Cotation des lignes de grille BIM

Les grilles sont des éléments auxiliaires qui sont utiles pour placer des éléments structurels, tels que des colonnes et des parois, dans un projet BIM.

Les grilles se composent d’une série de lignes étiquetées.

Utilisez la commande BIMGridDimension pour mesurer la distance entre les lignes de grille dans un dessin BIM. La commande cote uniquement une séquence de lignes de grille.

Pour coter une séquence de lignes de grille :

1. Effectuez l’une des opérations suivantes :

   • Dans le ruban, cliquez sur BIM > Annoter > Cote des lignes de grille BIM.

   • Dans le menu, cliquez sur BIM > Dimension > Dimension des lignes de grille.

   • Tapez BIMGridDimension.

2. Dans la zone graphique, spécifiez une ligne de grille de la séquence à coter.

   Lorsque vous déplacez le curseur, la ligne de cote apparaît.

3. Cliquez pour spécifier où vous souhaitez placer les lignes de cote.

Pour coter les lignes de grille en spécifiant deux points :

1. Effectuez l’une des opérations suivantes :

   • Dans le ruban, cliquez sur BIM > Annoter > Chaîne de cotes > Cote des lignes de grille BIM.

   • Dans le menu, cliquez sur BIM > Dimension > Dimension des lignes de grille.

   • Tapez BIMGridDimension.

2. Spécifiez l’option 2points.

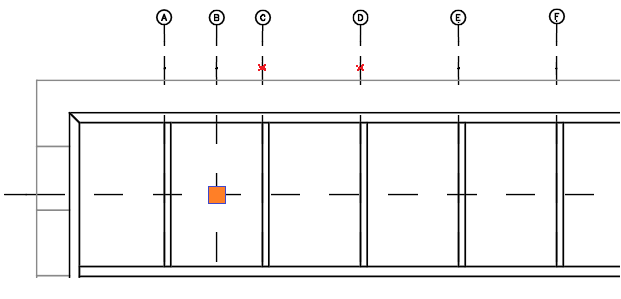

3. Dans la zone graphique, cliquez sur un point d’une ligne de grille de la séquence à coter pour spécifier la position de la ligne de cote.

4. Cliquez sur une autre ligne de grille pour spécifier le deuxième point.

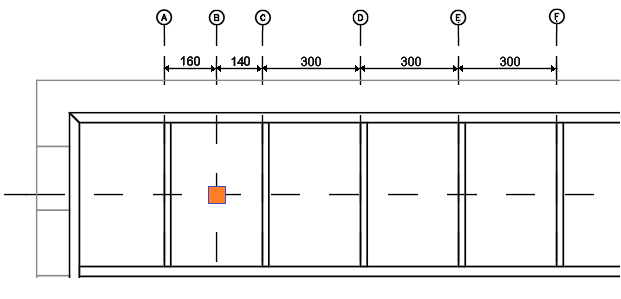

   Une ligne de cote est créée pour l’ensemble de la séquence des lignes de grille.

Exemple :

Accès

Commande : BIMGridDimension

Menu : BIM > Cote > Cote des lignes de grille

Ruban : BIM > Annoter > Chaîne de cotes > Cote des lignes de grille BIM
