Aligner un ensemble d’entités spécifiées¶
Utilisez la commande AlignerX pour aligner un ensemble d’entités spécifiées en fonction de la première entité sélectionnée.
Vous pouvez aligner les entités suivantes :
Splines, polylignes et lignes
Arcs, cercles, ellipses et arcs elliptiques
Texte (notes et notes simples)
Hachures, images et blocs
Cotes
Pour aligner un ensemble d’entités spécifiées :
Effectuez l’une des opérations suivantes :
Sur le ruban, sélectionnez Accueil > Modifier > AlignerX.
Dans le menu, cliquez sur Modifier > AlignerX.
Tapez AlignerX.
Dans la zone graphique, choisissez une entité appropriée et sélectionnez-la.
Sélectionnez toutes les autres entités à aligner, puis appuyez sur Entrée.
Spécifiez une option d’alignement :
Haut
Haut
Droite
Droite
Centre vertical
Centre horizontal
Centre
Les entités sont alignées sur le côté spécifié de la première entité sélectionnée.
Appuyez sur Entrée.
Exemples :

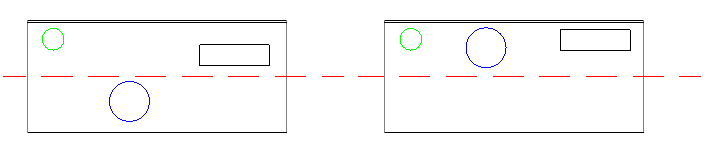

Première entité sélectionnée : cercle vert
Alignement: Haut
Première entité sélectionnée : cercle bleu
Alignement: Bas
Première entité sélectionnée : cercle bleu
Alignement: Centre horizontal
Accès
Commande : AlignerX
Menu : Modifier > AlignerX
Ruban : Accueil > Modifier > AlignerX
