Smussatura di bordi di solidi 3D

Utilizzare il comando SmussaBordi per creare bordi smussati su solidi 3D. È possibile smussare specifici bordi o tutti i bordi di una determinata superficie.

Per smussare tutti i bordi di una o più facce specificate, utilizzare uno di questi metodi:

  • Specificare un punto all’interno del contorno di una faccia.

  • Specificare un bordo e una faccia adiacente.

È possibile specificare le distanze di smusso dal bordo allo smusso. I valori predefiniti sono le ultime distanze utilizzate.

Per smussare i bordi di solidi 3D:

  1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).

  2. Specificare l’opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.

  3. Nell’area grafica, specificare il bordo da smussare.

  4. Se necessario, ripetere i passaggi 2 e 3 per specificare bordi aggiuntivi da smussare.

    Nota: I bordi devono essere sullo stesso piano dello stesso solido 3D.

  5. Premere Invio.

    ex_3d_solid_chamfer_edge

Per smussare tutti i bordi delle facce specificate utilizzando l’opzione Faccia:

  1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).

  2. Specificare l’opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.

  3. Specificare l’opzione Faccia.

  4. Nell’area grafica, specificare le facce da smussare.

    Il software smussa tutti i bordi delle facce specificate.

    ex_3d_solid_chamfer_face

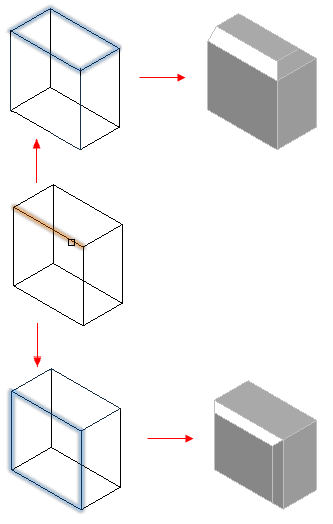

Per smussare tutti i bordi di una faccia utilizzando l’opzione Loop:

  1. Fare clic su Solidi > Modifica solido > Smussa bordi (o immettere SmussaBordi).

  2. Specificare l’opzione Loop.

  3. Specificare l’opzione Distanza per impostare la distanza dal bordo al primo e al secondo smusso.

  4. Nell’area grafica, specificare un bordo della faccia.

    Viene evidenziata una faccia adiacente del solido 3D.

  5. Procedere in uno dei modi seguenti:

    • Specificare l’opzione Accetta per confermare la selezione della faccia corrente e smussarne i bordi.

    • Specificare la faccia Successiva per smussarne i bordi.

  6. Specificare l’opzione Accetta per confermare la selezione della faccia corrente o specificare la faccia successiva.

    Il software smussa i bordi della faccia in base alla distanza specificata.

    ex_3d_solid_chamfer_loop

Accesso

Comando: SmussaBordi

Menu: Solidi > Modifica solido > Smussa bordi

Barra multifunzione: Home > Modifica solido > (Flyout) Smussa bordi
