Creazione di solidi 3D e superfici 3D estrudendo entità 2D

Il comando Estrudi crea primitive solide estrudendo entità 2D chiuse come polilinee, cerchi, ellissi e regioni.

Utilizzare il comando Estrudi per creare solidi 3D o superfici 3D.

Per estrudere entità, utilizzare uno di questi metodi:

  • Specificare il percorso per l’estrusione

    Specificare l’entità da estrudere e un percorso che definisce la forma dell’estrusione. L’entità segue il percorso per creare solidi 3D o superfici 3D.

    L’estrusione inizia dal piano dell’entità e mantiene il relativo orientamento rispetto al percorso.

  • Specificare l’angolo di rastrematura.

    Specificare l’entità da estrudere e un angolo rastrematura. L’angolo rastrematura è compreso tra -90 e +90 gradi. Il segno dell’angolo rastrematura specifica la direzione della rastrematura. Un angolo rastrematura di 0 gradi estrude un’entità 2D che è perpendicolare al relativo piano 2D.

    ex_extrude_taper_01

Per creare un’estrusione:

  1. Fare clic su Solidi > Disegno > ( o immettere Estrudi).

  1. Specificare il tipo di modello da creare.

    • Superficie. Crea superfici dalle entità selezionate.

    • Solido. Crea solidi 3D dalle entità selezionate.

  1. Specificare le entità da estrudere.

  2. Inserire un’altezza per l’estrusione. Tutte le entità utilizzano la stessa altezza.

    Il software estrude l’entità e crea un solido 3D.

Per estrudere un’entità lungo un percorso:

  1. Fare clic su Solidi > Disegno > ( o immettere Estrudi).

  2. Specificare il tipo di modello da creare.

    • Superficie. Crea superfici dalle entità selezionate.

    • Solido. Crea solidi 3D dalle entità selezionate.

  3. Nell’area grafica, specificare le entità da estrudere e premere Invio.

  4. Specificare l’opzione Percorso.

  5. Specificare un’entità per il percorso di estrusione.

    ex_extrude_path_01

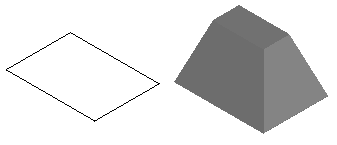

Per estrudere un’entità con un angolo rastrematura:

  1. Fare clic su Solidi > Disegno > ( o immettere Estrudi).

  1. Specificare il tipo di entità da creare.

    • Superficie. Crea superfici dalle entità selezionate.

    • Solido. Crea solidi 3D dalle entità selezionate.

  2. Specificare le entità da estrudere e premere Invio.

  3. Specificare l’opzione Angolo rastrematura.

  4. Specificare l’angolo rastrematura e premere Invio.

  5. Specificare l’altezza di estrusione.

    ex_extrude_taper_02

Accesso

Comando: Estrudi

Menu: Solidi > Disegno > Estrudi

Barra multifunzione: Disegno 2D > Modellazione > (Flyout) Estrudi
