Definizione dei livelli

Utilizzare il comando LivelliBIM per definire i livelli nelle viste verticali, come elevazioni e sezioni.

Nei disegni BIM, i livelli sono elementi ausiliari che indicano l’altitudine dei piani, delle fondamenta e del tetto degli edifici.

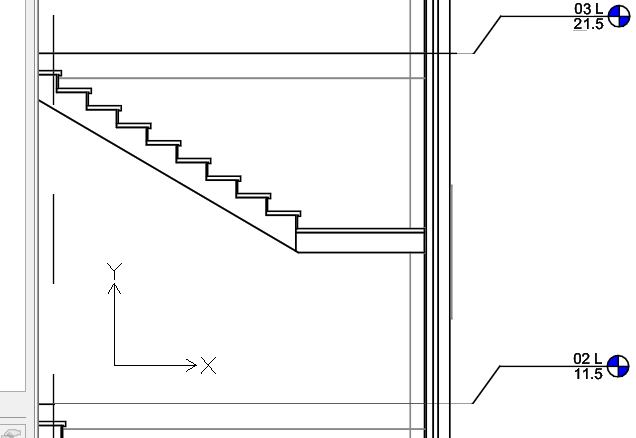

Esempio:

ex_bim_levels

I livelli sono composti dai seguenti elementi:

  1. Segmento centrale

  2. Segmento iniziale

  3. Segmento finale

  4. Simboli (bolle)

Per definire un livello:

Nota: è possibile aggiungere livelli solo in elevazioni e sezioni verticali.

  1. Procedere in uno dei modi seguenti:

    • Nella barra multifunzione, fare clic su BIM > Annotazione > Livelli.

    • Nel menu, fare clic su BIM > Livelli.

    • Digitare LivelliBIM.

  2. Nell’area grafica, specificare il primo punto di livello.

  3. Spostare il cursore orizzontalmente e specificare il secondo punto di livello.

  4. Nella finestra di comando, digitare il nome del livello e premere Invio.

  5. Ripetere i passi da 2 a 4 secondo le esigenze per altri livelli.

Livelli personalizzati

Utilizzando la tavolozza Proprietà è possibile modificare l’aspetto dei livelli.

Puoi fare quanto segue:

  • Nascondere i segmenti della linea di livello. Ad esempio, il segmento centrale.

  • Visualizzare o nascondere i simboli di livello

  • Modificare il colore, lo spessore e il tipo della linea (ad esempio, è possibile utilizzare un colore diverso per rappresentare il segmento centrale).

Inoltre, è possibile regolare la posizione dei simboli dl livello utilizzando i punti di presa. In caso di sovrapposizione dei simboli di livello, i punti di presa consentono di traslare le bolle.

Per visualizzare o nascondere i simboli di livello:

Per impostazione predefinita, i simboli di livello vengono visualizzati su entrambe le estremità di una linea di livello.

  1. Nell’area grafica, specificare un livello.

  2. Nella tavolozza Proprietà, in Visibilità, specificare Sì o No per mostrare o nascondere il simbolo di livello desiderato:

    • Simbolo #1

    • Simbolo #2

Per spostare i livelli:

  1. In un’elevazione o in una sezione verticale, selezionare il livello da spostare.

  2. Fare clic sul livello e trascinarlo nella nuova posizione.

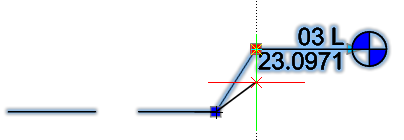

Per traslare una linea di livello rispetto al proprio simbolo:

  1. In un’elevazione o in una sezione verticale, specificare il livello da modificare.

    Viene selezionato il livello e vengono visualizzati i punti di presa.

  2. Fare clic e trascinare il punto di presa vicino al simbolo del livello per spostare il simbolo nella posizione desiderata.

ex_bim_levels_drag

Accesso

Comando: LivelliBIM

Menu: BIM > Livelli

Barra multifunzione: BIM > Annotazione > Livelli
