Allineamento di un set di entità specificate

Utilizzare il comando AllineaX per allineare un set di entità specificate in base alla prima selezionata.

È possibile allineare le seguenti entità:

• Spline, Polilinee e Linee

• Archi, Cerchi, Ellissi e Archi ellittici

• Entità di testo (Note e NoteSemplici)

• Tratteggi, Immagini e Blocchi

• Quote

Per allineare un insieme di entità specificate:

1. Procedere in uno dei modi seguenti:

   • Sulla barra multifunzione, selezionare Home > Modifica > AllineaX.

   • Nel menu, fare clic su Modifica > AllineaX.

   • Digitare AllineaX.

2. Nell’area grafica, scegliere un’entità adatta e selezionarla.

3. Selezionare le altre entità da allineare e premere Invio.

4. Specificare un’opzione di allineamento:

   • Superiore

   • Inferiore

   • A sinistra

   • A destra

   • Centra verticale

   • Centra orizzontale

   • Centra

   Le entità vengono allineate sul lato specificato della prima entità selezionata.

5. Premere Invio.

Esempi:

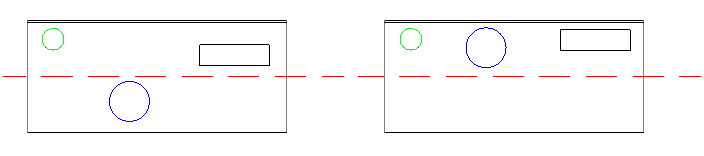

• Prima entità selezionata: cerchio verde

• Allineamento: Superiore

• Prima entità selezionata: cerchio blu

• Allineamento: Inferiore

• Prima entità selezionata: cerchio blu

• Allineamento: Centra orizzontale

Accesso

Comando: AllineaX

Menu: Modifica > AllineaX

Barra multifunzione: Home > Modifica > (Flyout) Allinea X
