2D エンティティの押し出しによる 3D ソリッドおよび 3D サーフェスの作成（Creating 3D Solids and 3D Surfaces by Extruding 2D Entities）

Extrude コマンドを使用して、3D ソリッドまたは 3D サーフェスを作成します。

エンティティを押し出すには、次のいずれかの方法を使用します。

• 押し出しのパスを指定します。

  押し出すエンティティと、押し出しのシェイプを定義するパスを指定します。エンティティはパスに従って 3D ソリッドまたは 3D サーフェスを作成します。

  押し出しはエンティティの平面から開始し、パスに対する相対的な方向を維持します。

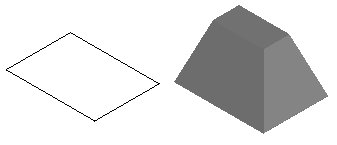

• テーパ角度を指定（Specify the taper angle）。

  押し出すエンティティとテーパ角度を指定します。テーパ角度は -90 ～ +90 度です。テーパ角度の符号は、テーパの方向を指定します。0 度のテーパ角度は、2D エンティティをその 2D 平面に垂直に押し出します。



パスに沿ってエンティティを押し出すには:

1. ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）をクリックします（または Extrude と入力します）。
2. 作成するモデルのタイプを指定します。
   • サーフェス（Surface）。選択したエンティティからサーフェスを作成します。
   • ソリッド（Solid）。選択したエンティティから 3D ソリッドを作成します。
3. グラフィックス領域で、押し出すエンティティを指定して、Enter キーを押します。
4. パス（Path）オプションを指定します。
5. 押し出しパス用のエンティティを指定します。



テーパ角度を使用してエンティティを押し出すには:

1. ソリッド（Solids） > 作成（Draw） > 押し出し（Extrude）をクリックします（または Extrude と入力します）。
2. コマンド プロンプトで、Extrude と入力します。
3. 作成するエンティティのタイプを指定します。
   • サーフェス（Surface）。選択したエンティティからサーフェスを作成します。
   • ソリッド（Solid）。選択したエンティティから 3D ソリッドを作成します。
4. 押し出すエンティティを指定し、Enter キーを押します。
5. テーパ角度（Taper angle）オプションを指定します。
6. テーパ角度を指定して、Enter キーを押します。
7. 押し出しの高さを指定します。
