2D らせんおよび 3D らせんの作成（Constructing 2D Spirals and 3D Helixes）¶

Helix コマンドを使用して、2D らせんおよび 3D らせんを作成します。

2D と 3D のらせんはそれぞれ独自のエンティティです。2D らせんと 3D らせんをパスとして使用すると、ねじ山、ばね、およびらせん階段を作成できます。たとえば、らせんに沿って 2D エンティティをスイープし、ねじ山ボルトを作成できます。

次のエンティティを作成できます:

2D らせん
円錐 3D らせん
円柱 3D らせん

場所と配置を定義する軸を中心にして 3D らせんを作成します。軸を定義するには、2 つの点（ベースの中心点とトップの中心点）を指定するか、ベースの中心点と高さを指定します。らせんの軸は垂直または傾斜させることができます。

らせんを作成したら、エンティティグリップまたは**プロパティ（Properties）**パレットを使用して変更できます。2D らせんおよび 3D らせんの変更を参照してください。

らせんパラメータ

らせんをスケッチするには、次のパラメータを指定します:

軸位置（Axis position）。らせんの位置を定義します。軸のベースの中心点と終点を指定します。
ベース半径またはベース直径（Base radius or Base diameter）。ベース半径または直径を指定することで、らせんのベース（上部から見た場合にらせんにより形成される円）を定義します。
トップ半径またはトップ直径（Top radius or Top diameter）。トップ半径または直径により、らせん上部の円を定義します。ベースおよびトップの半径または直径をゼロにすることはできません。
- 円柱らせんを作成するには、ベース半径（または直径）とトップ半径（または直径）の両方に同じ値を指定します。
- 円錐らせんを作成するには、ベース半径（または直径）とトップ半径（または直径）に異なる値を指定します。

高さ（Height）。Z 軸のらせんの高さと方向を定義します。
- 正の値（Positive value）。Z 軸の正の方向にらせんを作成します。
- 0（ゼロ）。2D らせんを作成します。
- 負の値（Negative value）。Z 軸の負の方向にらせんを作成します。
回転（Revolutions）。らせんの回転数を指定します。高さを指定すると、コマンドにより、指定された回転数で均等に配分された回転が描画されます。
ピッチ（Pitch）。らせんの軸に沿って測定される、2 つの回転の間の距離を指定します。ピッチを指定した場合、回転数は自動的に計算されます。ピッチを大きくすると、回転数は小さくなります。
方向（Direction）。らせんのねじり方向を定義します: 時計回り（CW）または反時計回り（CCW）。

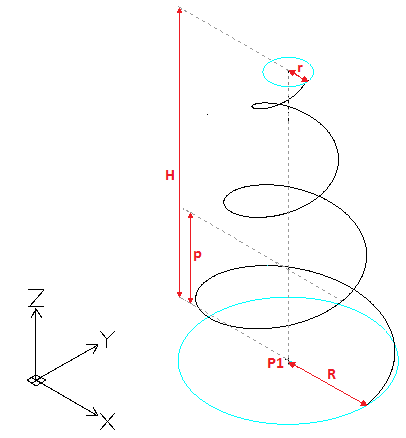

command_helix_parameters

P1 - Axis position
R - Base radius
r - Top radius
H - Height
p - Pitch

回転数（Number of revolutions） = 3

作成方法

次の情報を指定することで 3D らせんを作成できます:

高さ（他のパラメータにはデフォルト値がある）
回転数および高さ。回転数は、等距離で指定した高さ内で作成されます。
ピッチと高さ。回転数は自動的に計算されます。
らせんのピッチおよび回転数。高さは自動的に計算されます。

2D らせんを作成するには:

次のいずれかを実行します。
- リボンで、**ホーム（Home） > 作成（Draw） > らせん（Helix）**をクリックします。
- メニューで、**作成（Draw） > らせん（Helix）**をクリックします。
- Helix と入力します。
グラフィック領域で、ベースの中心点（P1）を指定して、2D らせんの位置を指定します。
次のいずれかを実行します。

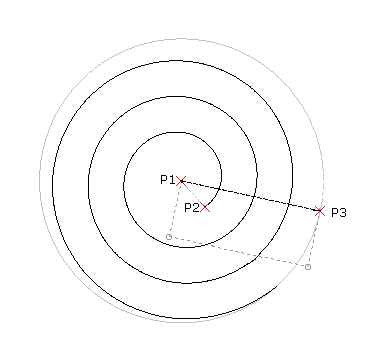

- 点（P2）を指定してベース半径を定義します。

  この点により、開始点が定義されます。

  または -

  次の操作を行います:
  1. Type a value to define the base radius.
  2. 開始角度を指定してください。
- **直径（Diameter）**オプションを指定し、次の操作を行います:
  1. 基準直径を指定してください。
  2. Specify the 2D spiral start point or type the start angle value.

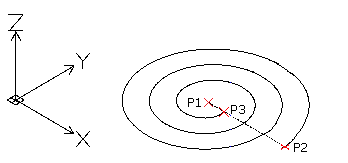

トップ半径（P3）を指定します。

または -

**直径（Diameter）**オプションを指定し、トップ直径を指定します。
必要に応じて、**方向（Direction）**オプションと**回転（Revolutions）**オプションを指定します。らせんのパラメータを参照してください。

たとえば、回転数を 5 と指定します。
らせんの高さに 0 を指定します。

らせんは作成後、エンティティグリップまたは**プロパティ（Properties）**パレットを使用して変更できます。2D らせんおよび 3D らせんの変更を参照してください。

3D らせんを作成するには:

次のいずれかを実行します。
- リボンで、**ホーム（Home） > 作成（Draw） > らせん（Helix）**をクリックします。
- メニューで、**作成（Draw） > らせん（Helix）**をクリックします。
- Helix と入力します。
グラフィック領域で、ベースの中心点（P1）を指定して、らせんの位置を定義します。
次のいずれかを実行します。

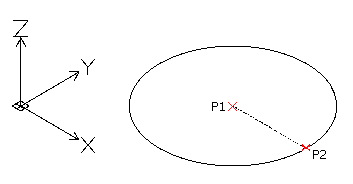

- 点（P2）を指定してベース半径を定義します。

  この点により、らせんの開始点が定義されます。

  または -
- 次の操作を行います:
  1. Type a value to define the base radius.
  2. 開始角度を指定してください。
- または -
**直径（Diameter）**オプションを指定し、次の操作を行います:
1. 基準直径を指定してください。
2. Specify the helix start point or type the start angle value.
トップ半径（P3）を指定します。

または -

**直径（Diameter）**オプションを指定し、トップ直径を指定します。

注記: トップ半径（または直径）のデフォルト値は、常にベース半径（または直径）の値です。トップ半径（または直径）のデフォルト値を使用して、円柱 3D らせんを作成します。

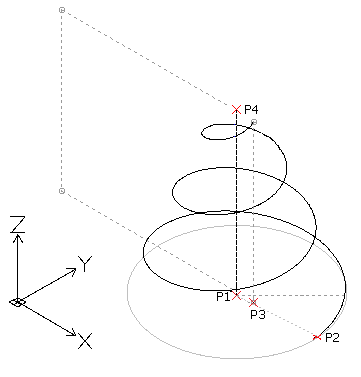

らせん（P4）の`高さ <#HelixHeight>`_ を指定します。

または -

必要に応じて次のオプションを使用します。らせんのパラメータを参照してください。

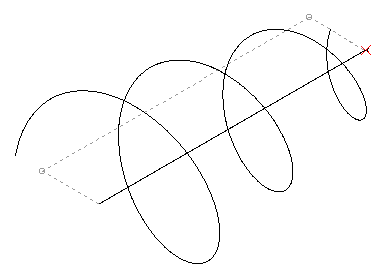

- 軸の終点（Axis endpoint）。らせんの軸の終点を指定します。終点により、軸の長さとらせんの方向が定義されます。

  ヒント: 3D環境内の任意の場所で軸の終点を指定できます。このオプションを使用して、斜めにらせんをスケッチします。
- 方向（Direction）。らせんのねじり方向を指定します。
- ピッチ（Pitch）。らせんの 2 つの回転の間の距離を指定します。
- 回転（Revolutions）。らせんの回転数を指定します。
Enter キーを押します。

らせんを作成したら、エンティティグリップまたは**プロパティ（Properties）**パレットを使用して変更できます。2D らせんおよび 3D らせんの変更を参照してください。
