일반 편집 명령을 사용하여 RichLine 수정¶
RichLines는 하나의 개체로 생성된 2~16개의 병렬 선형 도면요소로 구성됩니다.
다음과 같은 방법으로 RichLines를 수정할 수 있습니다.
Trim, Extend, **Powertrim**과 같은 일반적인 편집 명령 사용
RichLine 편집 명령 EditRichLine 사용
RichLineStyles 사용
RichLine 편집 옵션은 다음과 같습니다.
꼭지점 추가 및 삭제
구석 조인트 편집
교차 스타일 변경
분할 및 결합
RichLine 자르기 및 연장
RichLine을 줄이거나 연장하여 다른 도면요소의 가장자리에 맞출 수 있습니다.
RichLine을 잘라낼 때 자르기 모서리 도면요소는 RichLine의 모든 선을 교차해야 합니다. 그렇지 않으면 이 명령이 적용되지 않습니다.
예:

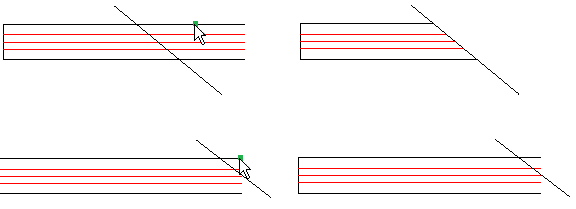

RichLine 자르기
포인터 선택은 왼쪽에 표시됩니다. 결과는 오른쪽에 나타납니다.

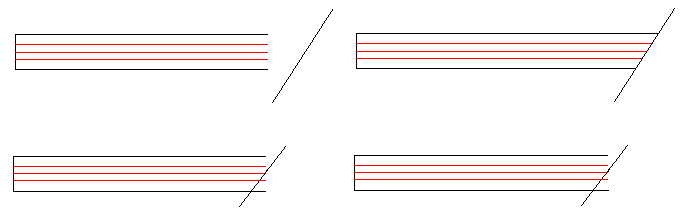

RichLine을 연장할 때 경계 모서리는 RichLine의 선을 교차해서는 안 됩니다. 그렇지 않으면 이 명령이 적용되지 않습니다.
예:
RichLine에서 RichLine 자르기
RichLine을 절단 모서리로 사용하여 RichLine을 줄일 수 있습니다. 이 명령은 절단 모서리로 사용되는 RichLine의 첫 번째 교차선에서 RichLine을 잘라냅니다.
사용할 수 있는 교차 옵션은 다음과 같습니다.
닫힘
열기
병합됨
RichLine의 교차점을 정리하려면 Trim 명령을 사용할 수 있습니다.
예:
교차하는 RichLine
닫힘 |
열기 |
병합됨 |
|
|
|
RichLines를 RichLines로 연장
Extend 명령을 사용하여 RichLine을 연장하여 다른 RichLine에 맞출 수 있습니다. 이 명령은 RichLine을 경계 모서리로 사용되는 RichLine의 첫 번째 교차선까지 연장합니다.
사용할 수 있는 교차 옵션은 다음과 같습니다.
닫힘
열기
병합됨
예:
RichLine을 경계 모서리로 다른 RichLine까지 연장
닫힘 |
열기 |
병합됨 |
|
|
|
PowerTrim을 사용하여 RichLines 자르기 및 연장
PowerTrim 명령을 사용하여 RichLine을 줄이거나 연장하여 다른 도면요소의 모서리선에 맞출 수 있습니다.
Powertrim 명령을 사용하여 RichLine을 잘라낼 때 트레일은 RichLine의 모든 선을 교차해야 합니다. 그렇지 않으면 이 명령이 적용되지 않습니다.
RichLine을 절단 모서리로 사용하여 도면요소를 잘라낼 때 이 명령은 절단 모서리로 사용되는 RichLine의 첫 번째 교차선에서 도면요소를 잘라냅니다.
RichLine을 절단 모서리로 사용하여 RichLine을 잘라낼 때 다음 교차 옵션을 사용할 수 있습니다.
닫힘
열기
병합됨
