각도 재지정 잠금¶
선을 생성하고 수정할 때, 지정된 각도 재정의에 의해 정의된 방향으로 커서 이동을 제한할 수 있습니다.
각도 재지정을 지정하려면 < 뒤에 각도 값을 입력합니다.
다른 선에 대해 지정된 각도로 선을 그리려면, CCS를 기존 선에 정렬하십시오.

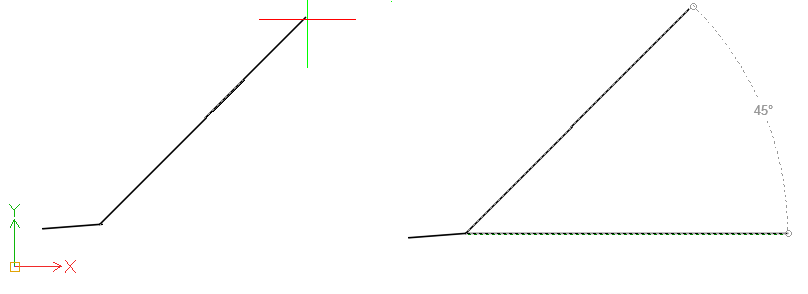

예:
선분에 대해 45° 재정의 각도를 지정하려면 **<45**를 입력합니다.
지정된 각도로 선을 그리려면:
기존 선에 CCS를 정렬하면 다른 선에 대해 지정된 각도로 선을 그릴 수 있습니다.
Line(선) 또는 PolyLine(폴리선) 명령과 같이 점을 입력해야 하는 명령을 실행합니다.
첫 번째 점을 지정하십시오.
다음 점을 지정하라는 메시지가 나타나면 각도 재정의를 지정합니다. 예를 들어, **< 45**를 입력합니다.
참고: 지정된 재지정 각도는 두 번째 점을 지정하는 경우에만 적용됩니다.
커서를 이동하여 방향을 지정합니다.
커서가 스냅, 직교 모드 및 극좌표 스냅을 재정의하면서 지정된 각도 방향을 따라 잠깁니다.
선을 따라 한 점을 클릭하거나 선의 길이를 지정합니다.
