형상 측정¶

MeasureGeometry 명령을 사용하여 단일 명령으로 거리, 반지름, 각도, 면적을 측정합니다.

MeasureGeometry 명령은 다음 명령과 동일한 계산을 수행하는 옵션을 제공합니다.

tip 계산하려는 영역에 기하학적으로 중요한 점이 있다면 (예를 들어, 도면 엔티티의 시작점이나 끝점), :ref:`객체 스냅 <english_html_object_snap>`을 사용하십시오.

형상을 측정하는 방법:

도구 > 조회 > 형상 측정**을 클릭합니다(또는 **MeasureGeometry 입력).
옵션을 지정합니다.
- 거리. 지정된 두 점 사이의 거리를 측정합니다.
- 반경 . 지정된 호, 원 또는 폴리선 호 세그먼트의 반지름을 측정합니다.
- 각도. 지정된 호 또는 두 개의 지정된 선 또는 폴리선 세그먼트에 해당하는 각도를 측정합니다. 표시되는 측정값은 그래픽 영역에서 지정한 도면요소에 따라 다릅니다.
- 면적. GetArea 명령과 동일한 방법으로 도면요소를 지정하거나 측정할 면적을 구성하는 점을 지정하여 면적과 둘레를 계산합니다. 결과 측정값으로는 닫힌 면적의 둘레, 열린 폴리선 윤곽선의 길이, 원 및 타원의 원주도 표시됩니다.

  옵션을 지정합니다.
  - 점 지정. 측정할 면적을 구성하는 점으로 정의된 면적 및 둘레를 계산합니다. 정의된 면적은 점을 지정할 때 그래픽 영역에서 동적으로 강조 표시됩니다.
  - 도면요소 지정. 일반 기하 영역(원, 타원, 호 또는 폴리선 윤곽선 등)을 계산합니다. 닫히지 않은 도면요소를 지정할 경우 닫힌 것으로 해서 면적이 계산됩니다.
  - 추가. 더하기 모드를 켜고 점을 지정하거나 도면요소 지정 옵션을 사용하여 부분 면적을 지정할 때 전체 면적을 계산합니다. 면적 및 둘레 측정값이 표시됩니다.

    예: 다양한 형상의 면적을 더해 총 면적을 확인합니다.
  - 빼기. 빼기 모드를 켜고 총 면적에서 지정된 면적을 뺍니다. 면적 및 둘레 측정값이 표시됩니다.

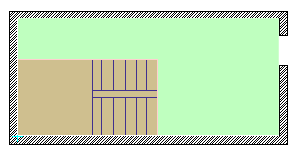

    예: 방의 면적에서 계단이 차지하는 면적을 뺍니다.
  도형을 정규 도형으로 분할한 다음, 추가 및 빼기 옵션을 사용하여 단일 작업으로 면적을 계산할 수 있습니다.
