뷰 탐색기를 사용하여 보기 방향 변경¶
뷰 탐색기는 모델의 뷰 방향을 변경하기 위한 사용자 친화적 도구입니다.
모델의 표준 뷰와 등각 투영 뷰 사이를 전환합니다.
등각 보기 뷰가 WCS 또는 활성 CCS 중 어느 것을 기준으로 하는지 제어
투영 모드 설정
기본 보기 정의(홈 보기)
모델의 표준 뷰와 등각 뷰 전환
뷰 탐색기는 모델의 뷰를 빠르게 변경할 수 있도록 미리 정의된 보기 방향 세트를 제공합니다.
안쪽 링을 사용하며 상단 및 하단 보기를 설정할 수 있습니다.
바깥쪽 링은 모델의 표준 뷰와 등각 보기 뷰 사이를 빠르게 전환할 수 있도록 8개의 섹터 세트를 제공합니다. 바깥쪽 링의 각 섹터는 보기에 해당합니다. 섹터를 클릭하면 화면이 해당 보기로 이동합니다.
보기 투영 모드 변경
뷰 탐색기는 두 가지 보기 투영 모드를 제공합니다.
평행. 평행 투영은 투영선이 서로 평행한 투영법입니다. 평행 투영은 도면요소의 정확한 보기를 제공합니다.
원근 표시. 원근 표시 투영은 보기 평면의 상대적 위치에 따라 달라집니다. 원근 표시 투영은 도면요소의 크기를 유지하지 않으므로 보다 사실적 표현이 가능합니다. 거리가 길수록 도면요소가 작아집니다.
보기 투영 모드를 변경하는 방법:
뷰 탐색기를 표시합니다.
뷰 탐색기에 커서를 대고
를 클릭하고 다음 옵션 중 하나를 선택합니다.평행.
투시.
홈 보기 사용
홈 보기는 저장한 후 나중에 필요할 때마다 적용할 수 있는 모델의 특별한 보기입니다.
뷰 탐색기를 사용하여 모델의 모든 보기를 홈 보기로 정의할 수 있습니다. 나중에 언제든지 저장된 보기를 적용할 수 있습니다.
홈 보기를 정의하는 방법:
그래픽 영역에서 적절한 2D 또는 3D 보기를 설정합니다. Views 명령을 사용합니다.
뷰 탐색기에 커서를 대고
를 클릭하고 메뉴에서 **현재 보기를 홈으로 설정**을 선택합니다.
홈 보기로 돌아가는 방법:
다음 중 하나를 수행합니다.
뷰 탐색기에 커서를 대고
를 클릭합니다.뷰 탐색기에 커서를 대고
를 클릭하고 메뉴에서 **홈**을 선택합니다.
활성 CCS에 따라 뷰 방향 변경
뷰 탐색기를 사용하여 활성 CCS 또는 WCS 내에서 뷰 방향을 변경할 수 있습니다.
CCS에 따라 뷰 방향을 변경하는 방법:
그래픽 영역에서 적절한 CCS를 설정합니다.
뷰 탐색기를 커서로 가리키고
을 클릭한 다음 메뉴에서 **뷰 탐색기 속성**을 선택합니다.뷰 탐색기 속성 대화 상자에서 **활성 CCS 사용**을 선택합니다.
예:

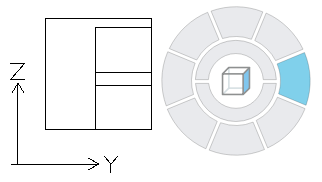

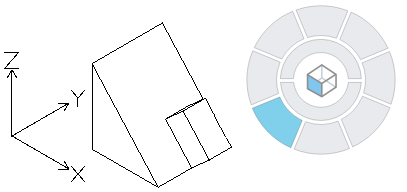

WCS

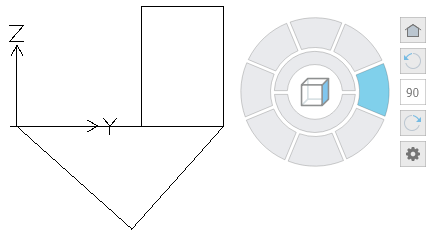

CCS
