Wymiarowanie linii siatki BIM

Siatki są elementami pomocniczymi, które są przydatne do umieszczania elementów konstrukcyjnych, takich jak kolumny i ściany, w projekcie BIM.

Siatki składają się z serii oznaczonych linii.

Użyj polecenia BIMGridDimension, aby zmierzyć odległość między liniami siatki na rysunku BIM. Polecenie wymiaruje tylko jedną sekwencję linii siatki.

Wymiarowanie sekwencji linii siatki:

1. Wykonać jedną z poniższych czynności:

   • Na wstążce kliknij BIM > Opisz > Wymiarowanie Linii Siatki BIM.

   • W menu, kliknij BIM > Wymiar > Wymiar Linii Siatki.

   • Wpisz BIMGridDimension.

2. W obszarze graficznym określ linię siatki z sekwencji do wymiarowania.

   Podczas przesuwania kursora pojawia się linia wymiarowa.

3. Kliknij, aby określić, gdzie chcesz umieścić linie wymiarowe.

Aby zwymiarować linie siatki poprzez wskazanie dwóch punktów:

1. Wykonać jedną z poniższych czynności:

   • Na wstążce, kliknij BIM > Opisz > Łańcuch wymiarowy > Wymiarowanie linii siatki BIM.

   • W menu, kliknij BIM > Wymiar > Wymiar Linii Siatki.

   • Wpisz BIMGridDimension.

2. Określ opcję 2 punkty.

3. W obszarze graficznym, kliknij punkt na linii siatki z sekwencji do wymiarowania, aby określić położenie linii wymiarowej.

4. Kliknij inną linię siatki, aby określić drugi punkt.

   Linia wymiarowa jest tworzona dla całej sekwencji linii siatki.

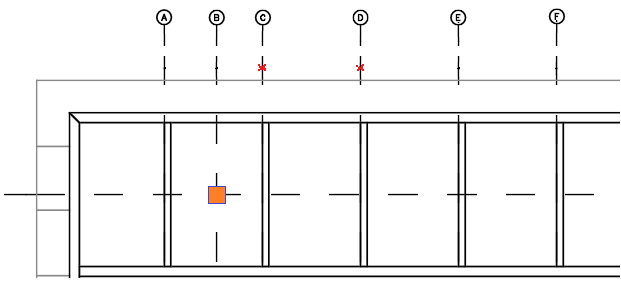

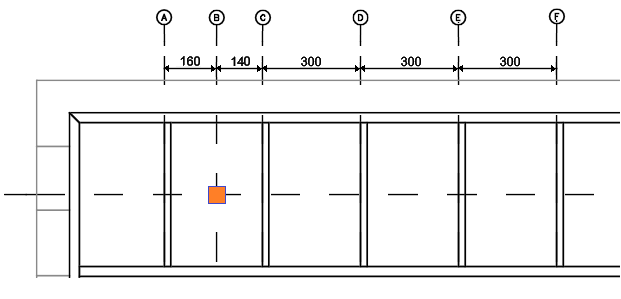

Przykład:

Dostęp

Polecenie: BIMGridDimension

Menu: BIM > Wymiarowanie > Wymiarowanie Linii Siatki

Wstążka: BIM > Opisz > Łańcuch wymiarowy > Wymiarowanie linii siatki BIM
