Korzystanie z zakładek rysunkowych

Polecenie ZakladkiRysunku (DrawingTabs) włącza wyświetlanie zakładek rysunków widocznych w górnej części okna graficznego. Funkcja UkryjZakladkiRysunku (HideDrawingTabs) pozwala na ukrycie paska zakładek rysunkowych.

Zakładki rysunku ułatwiają zarządzanie wieloma otwartymi rysunkami.

Zakładka aktualnego rysunku jest wyróżniona przez zastosowanie delikatnie jaśniejszego koloru w porównaniu z zakładkami pozostałych rysunków. Nasunięcie wskaźnika na wybraną zakładkę powoduje wyświetlenie etykiety pokazującej informacje na temat nazwy pliku rysunkowego oraz pełnej ścieżki do folderu, w którym został zapisany (dotyczy tylko zapisanych rysunków).

Menu kontekstowe paska kart zapewniają polecenia dotyczące plików i opcje sterowania kartami.

Umieszczenie wskaźnika na jednej z zakładek uruchamia panel podglądu pokazujący w postaci miniatur zawartość obszarów roboczych (modelu oraz arkuszy) występujących w otwartym rysunku powiązanym ze wskazaną zakładką. Widoki miniatur wyświetlanych w panelu podglądu są aktualizowane podczas zapisywania rysunku oraz przy przełączaniu pomiędzy obszarami roboczymi rysunku. W przypadku, gdy miniatury wszystkich obszarów roboczych nie mieszczą się w panelu podglądu, po lewej oraz po prawej stronie panelu pojawiają się strzałki umożliwiające przewijanie widoków podglądu.

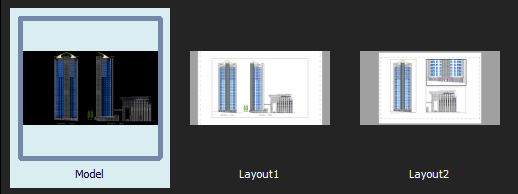

dwgtabs_previewpanel

Widok okna panelu podglądu

Możesz zmieniać kolejność zakładek rysunków, przeciągając je.

Jeśli otwartych jest więcej rysunków, niż pasek kart może wyświetlić:

  • Nacisnąć przycisk Lista wszystkich rysunków dwgtabs_list , aby wyświetlić listę wszystkich aktualnie otwartych plików oraz wybrać właściwy rysunek.

  • Nacisnąć przycisk dwgtabs_back lub dwgtabs_forth , aby przesunąć pasek widocznych zakładek w lewo lub w prawo.

Symbol gwiazdki (*) umieszczony na końcu nazwy pliku rysunkowego widocznej w zakładce rysunku oznacza plik posiadający niezapisane zmiany lub nowe obiekty.

Opcje programu pozwalają na wprowadzenie indywidualnych ustawień dotyczących wyświetlania lub ukrywania paska zakładek rysunkowych, oraz wybranie odpowiedniego trybu wyświetlania dla panelu podglądu.

Możesz wyświetlać rysunki jako ruchome okna, klikając, przytrzymując i przeciągając zakładki rysunków poza główną aplikację. Ruchome okna rysunków umożliwiają jednoczesną pracę nad wieloma rysunkami w ramach tej samej sesji. Dodatkowo, możesz umieszczać rysunki na drugim monitorze.

Uwaga: Możesz uzyskać dostęp do okna poleceń, menu i wstążek dla wszystkich ruchomych okien rysunku z poziomu głównej aplikacji.

W celu utworzenia nowej zakładki rysunku należy:

  • Nacisnąć przycisk dwgtabs_new umieszczony na końcu paska z zakładkami rysunków.

    W przypadku, gdy żaden rysunek nie został jeszcze otwarty, ikona przycisku (znak plus) znajduje się w lewym górnym rogu okna graficznego.

    Nowo tworzony rysunek korzysta z domyślnego szablonu rysunkowego, podobnie jak w przypadku korzystania z polecenia NowyRysunek (SmartNew).

W celu zamknięcia jednej z zakładek rysunku należy:

  • Wykonać jedną z poniższych czynności:

    • Nacisnąć przycisk dwgtabs_close znajdujący się na zakładce przeznaczonej do zamknięcia.

    • Najedź kursorem na zakładkę rysunku i kliknij środkowym przyciskiem myszy, aby zamknąć.

    Jeżeli rysunek uległ zmianie od czasu ostatniego zapisu, pojawi się monit z pytaniem, czy mają zostać zapisane zmiany.

W celu przełączenia wyświetlania aktualnego rysunku na inny otwarty rysunek należy:

  • Kliknąć na zakładkę rysunku, który ma zostać wyświetlony.

    - lub -

  • Nacisnąć kombinację klawiszy Ctrl+Tab, aby wybrać aktywną zakładkę przez cykliczne przełączanie pomiędzy otwartymi rysunkami.

W celu przełączenia do wybranej przestrzeni roboczej rysunku należy:

  1. Najedź kursorem na określoną zakładkę rysunku.

    Poniżej nazwy zakładki zostaje wyświetlony panel podglądu pokazujący zawartość obszaru modelu oraz wszystkich arkuszy danego rysunku, z zaznaczeniem aktywnej przestrzeni roboczej.

  2. Wybierz miniaturę (modelu lub arkusza układu) z panelu podglądu.

    Wybrany obszar roboczy wyświetla się.

W celu skorzystania z funkcji zarządzania zakładkami rysunków dostępnymi w menu kontekstowym należy:

  • Nacisnąć prawy klawisz myszy na wybranej zakładce rysunku, albo na przycisku dwgtabs_new , a następnie wybrać jedną z dostępnych opcji menu kontekstowego:

    • Nowy: Tworzy nowy rysunek na bazie wybranego szablonu pliku rysunkowego.

    • Otwórz: Otwiera istniejący plik rysunkowy.

    • Otwórz z chmury. Wyświetla paletę Pamięć masowa w chmurze i umożliwia wybranie rysunku z jednego z kont Pamięci masowej w chmurze.

    • Zapisz: Zapisuje aktualny rysunek z użyciem obecnej nazwy.

    • Zapisz wszystko: Zapisuje wszystkie otwarte rysunki.

    • Zapisz jako: Zapisuje aktualny rysunek z użyciem nowej nazwy.

    • Zamknij: Zamyka aktualny rysunek.

    • Zapisz w chmurze. Wyświetla paletę Cloud Storage i umożliwia zapisanie bieżącego rysunku na jedno z Twoich kont Cloud Storage.

    • Zamknij wszystko: Zamyka wszystkie otwarte rysunki.

    • Zamknij pozostałe rysunki: Zamyka wszystkie otwarte rysunki z wyjątkiem aktualnego rysunku.

    • Ustaw zakładkę jako pierwszą: Ustawia zakładkę wybraną przez kliknięcie prawym klawiszem jako aktywną, oraz przestawia na początek wszystkich zakładek rysunkowych.

    • Ustaw zakładkę jako ostatnią: Ustawia zakładkę wybraną przez kliknięcie prawym klawiszem jako aktywną, oraz przestawia na koniec wszystkich zakładek rysunkowych.

    • Otwórz folder z zawartością: Otwiera oddzielne okno systemowej przeglądarki plików pokazujące zawartość folderu, w którym został zapisany plik rysunkowy odpowiadający wybranej zakładce.

tip Uwaga: Jeśli zapisujesz lub zamykasz rysunki, a jeden lub więcej rysunków został zmieniony od czasu ostatniego zapisu, zostaniesz poproszony o zapisanie zmian.

W celu zmiany kolejności zakładek rysunkowych należy:

  • Wybierz kartę i przeciągnij ją w inne miejsce na pasku kart.

W celu przesunięcia zakładki rysunkowej w położenie początkowe lub końcowe należy:

  • Nacisnąć prawy klawisz myszy na wybranej zakładce rysunkowej, a następnie wybrać opcję Ustaw zakładkę jako pierwszą albo Ustaw zakładkę jako ostatnią.

W celu ustawienia preferencji dla zakładek rysunkowych należy:

  1. Kliknij, przytrzymaj i przeciągnij kartę rysunku, aby wyciągnąć okno poza główną aplikację.

  2. Przeciągnij i upuść zakładkę rysunku na tym samym ekranie lub na innym ekranie, jeśli jest dostępny.

Nacisnąć kombinację klawiszy Ctrl+Tab, aby wybrać aktywną zakładkę przez cykliczne przełączanie pomiędzy otwartymi rysunkami.

Aby przywrócić swobodne okno rysunku do głównej aplikacji:

  1. Kliknij i przytrzymaj pływającą zakładkę rysunku.

  2. Przeciągnij i upuść kartę rysunku na pasek kart rysunków w głównej aplikacji.

Aby ustawić preferencje zakładek rysunku:

  1. Wykonać jedną z poniższych czynności:

    • Korzystając z menu, wybrać Narzędzia > Opcje, albo wpisać Opcje (Options)

      W oknie dialogowym Opcje wybrać zakładkę Opcje systemu button_options_system_options

    • Wpisać SystemOptions.

  2. Rozwinąć grupę Wyświetlanie > Zakładki rysunków, oraz ustawić poniższe opcje:

    • Pokaż zakładki rysunków: Kontroluje wyświetlanie zakładek rysunkowych w górnej części okna graficznego.

    • W sekcji Ustawienia wyświetlania, wybrać jedno z poniższych ustawień:

      • Lista. Wyświetla niegraficzne listy przestrzeni roboczych.

      • Podgląd panelu. Wyświetla miniatury dla każdej przestrzeni roboczej (model i arkusze układu) pod kartami (ustawienie domyślne).

  3. Kliknąć OK.

Dostęp

Polecenie: ZakladkiRysunku (DrawingTabs)
