Tworzenie kreskowania wg wzoru

Polecenie KreskowanieWgWzoru (PatternHatch) umożliwia tworzenie kreskowania z zastosowaniem wzoru składającego się bloków, obrazów, masek, albo odniesień zewnętrznych.

Przygotowane wzory kreskowania mogą zostać zapisane w postaci ulubionych konfiguracji, dzięki czemu można z nich korzystać w innych rysunkach oraz projektach.

tip Uwaga: Nie można zapisać wybranej obwiedni, ponieważ zależy ona od rysunku. Dzięki temu można zastosować kreskowanie do dowolnych innych kształtów i obwiedni.

W celu utworzenia wzoru kreskowania na bazie bloków, obrazów lub odniesień zewnętrznych należy:

  1. Wykonać jedną z poniższych czynności:

    • Korzystając ze wstążki, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Korzystając z menu, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Wpisać w linii poleceń KreskowanieWgWzoru (PatternHatch)

  2. W oknie dialogowym, w sekcji Typ, wybrać rodzaj elementu tworzącego wzór kreskowania:

    • Blok: Tworzy wzór kreskowania na bazie przygotowanego wcześniej bloku rysunkowego.

    • Obraz. Umożliwia wybór obrazu.

    • Odniesienie zewnętrzne: Tworzy wzór kreskowania na bazie wybranego pliku odniesienia zewnętrznego.

    • Maska: Tworzy wzór kreskowania na bazie obiektu typu maska.

  3. W sekcji Wzór, nacisnąć przycisk Przeglądaj icon_dotdotdot , a następnie wybrać blok, plik obrazu lub odniesienia zewnętrznego, który ma zostać użyty do stworzenia wzoru kreskowania.

  4. W sekcji Rozmiar i położenie, określić poniższe opcje:

    • Określić współczynnik skalowania wzoru w kierunku X oraz w kierunku Y.

    • Określić odległości w poziomie i w pionie pomiędzy poszczególnymi elementami wzoru.

    • Określić początek wzoru lub położenie pierwszego elementu wzoru. Można skorzystać z opcji Określ w obszarze graficznym |wskazać_elementy_tworzące_obwiednię.| , aby wskazać początek wzoru w oknie graficznym.

    • Określić kąt obrotu dla elementów wzoru. Można skorzystać z opcji Określ w obszarze graficznym icon_hatch_rotation_angle , aby zdefiniować kąt nachylenia wzoru w oknie graficznym.

    tip Uwaga: Możesz użyć opcji Wyodrębnij z elementu, aby wyodrębnić typ wzoru i nazwę z elementu na rysunku. W ten sposób możesz umieścić wzór na rysunku i utworzyć z niego kreskowanie.

  5. Skorzystać z poniższych opcji w celu zdefiniowania obwiedni kreskowania:

    • Wybierz elementy icon_hatch_specify_entities : Umożliwia wskazanie obiektów tworzących obwiednię.

    • Określ punkty |określ_punkty| : Umożliwia definiowanie obwiedni przez wskazanie punktów leżących wewnątrz zamkniętych obszarów.

    • Aktualizuj obwiednię |odtwórz_obwiednię| : Przywraca usuniętą obwiednię - opcja dostępna tylko podczas korzystania z polecenia EdycjaKreskowania (EditHatch).

    • Usuń elementy obwiedni |usuń_elementy_obwiedni| : Usuwa wybrane elementy obwiedni z zestawu obiektów tworzących obwiednię obszaru.

    • Podświetl elementy obwiedni |podświetl_elementy_obwiedni| : Podświetla w rysunku elementy tworzące obwiednię.

  6. W sekcji Typ elementów, określić czy kreskowanie ma zostać utworzone w postaci anonimowego bloku, czy też jako grupa obiektów. W przypadku wybrania obiektu typu Maska, tworzone kreskowanie może przyjmować jedynie postać bloku rysunkowego.

    tip Zaleca się tworzenie kreskowania jako bloku, aby można było je edytować. Nie można edytować grup elementów.

  7. W sekcji Granice, określić postępowanie wobec obiektów wzoru wykraczających poza granice obwiedni:

    • Utnij elementy: Kiedy opcja jest aktywna, elementy wykraczające poza obwiednię zostają ucięte. Kiedy opcja nie jest aktywna, elementy wykraczające poza obwiednię nie podlegają modyfikacji. Dla przykładu, taka opcja może być przydatna podczas wypełnienia obszaru terenu zalesionego przez obiekty imitujące drzewa, kiedy nie chcemy ucinać zarysu drzew na granicy kreskowanego obszaru.

    • Rysuj wykraczające elementy: Kiedy opcja nie jest aktywna, elementy wykraczające poza obwiednię nie są wyświetlane na ekranie. Dla przykładu, taka opcja może być przydatna podczas wypełnienia obszaru parkingu obiektami imitującymi miejsca parkingowe, kiedy nie chcemy pokazywać miejsc, które nie mieszczą się w całości na wyznaczonym terenie parkingu.

  8. W sekcji Tolerancja dla krzywych, określić wartość tolerancji stosowanej przy rysowaniu zakrzywionych fragmentów obwiedni kreskowania (maksymalna odległość pomiędzy łukiem a punktem środkowym dowolnego segmentu obwiedni).

    tip Uwaga: Podczas pracy z blokami lub obrazami, używane są standardowe granice ograniczające. Standardowe granice ograniczające mogą zawierać tylko odcinki proste, więc gdy granica zawiera odcinki krzywe, musi zostać przekształcona w podobny kształt za pomocą odcinków prostych.

  9. Nacisnąć przycisk Podgląd, aby sprawdzić końcowy wygląd kreskowania bez umieszczania go w rysunku.

    tip Możesz wyświetlić podgląd wyniku tyle razy, ile jest to konieczne.

  10. Kliknąć OK.

W celu utworzenia wzoru kreskowania na maski należy:

  1. Wykonać jedną z poniższych czynności:

    • Korzystając ze wstążki, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Korzystając z menu, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Wpisać w linii poleceń KreskowanieWgWzoru (PatternHatch)

  2. W oknie dialogowym, w sekcji Typ, wybrać rodzaj elementu Maska.

  3. Skorzystać z poniższych opcji w celu zdefiniowania obwiedni kreskowania:

    • Wybierz elementy icon_hatch_specify_entities : Umożliwia wskazanie obiektów tworzących obwiednię.

    • Określ punkty |określ_punkty| : Umożliwia definiowanie obwiedni przez wskazanie punktów leżących wewnątrz zamkniętych obszarów.

    • Aktualizuj obwiednię |odtwórz_obwiednię| : Przywraca usuniętą obwiednię - opcja dostępna tylko podczas korzystania z polecenia EdycjaKreskowania (EditHatch).

    • Usuń elementy obwiedni |usuń_elementy_obwiedni| : Usuwa wybrane elementy obwiedni z zestawu obiektów tworzących obwiednię obszaru.

    • Podświetl elementy obwiedni |podświetl_elementy_obwiedni| : Podświetla w rysunku elementy tworzące obwiednię.

  4. W sekcji Granice, określić postępowanie wobec obiektów wzoru wykraczających poza granice obwiedni:

    • Utnij elementy: Kiedy opcja jest aktywna, elementy wykraczające poza obwiednię zostają ucięte. Kiedy opcja nie jest aktywna, elementy wykraczające poza obwiednię nie podlegają modyfikacji. Dla przykładu, taka opcja może być przydatna podczas wypełnienia obszaru terenu zalesionego przez obiekty imitujące drzewa, kiedy nie chcemy ucinać zarysu drzew na granicy kreskowanego obszaru.

    • Rysuj wykraczające elementy: Kiedy opcja nie jest aktywna, elementy wykraczające poza obwiednię nie są wyświetlane na ekranie. Dla przykładu, taka opcja może być przydatna podczas wypełnienia obszaru parkingu obiektami imitującymi miejsca parkingowe, kiedy nie chcemy pokazywać miejsc, które nie mieszczą się w całości na wyznaczonym terenie parkingu.

  5. W sekcji Tolerancja dla krzywych, określić wartość tolerancji stosowanej przy rysowaniu zakrzywionych fragmentów obwiedni kreskowania (maksymalna odległość pomiędzy łukiem a punktem środkowym dowolnego segmentu obwiedni).

    tip Uwaga: Podczas pracy z blokami lub obrazami używane są standardowe granice ogranicznika. Standardowe granice ogranicznika mogą zawierać tylko segmenty proste. Gdy granica zawiera segmenty zakrzywione, musi zostać przekształcona w podobny kształt przy użyciu segmentów prostych.

W celu zdefiniowania wzoru oraz zapisania jego ustawień w «ulubionych» należy:

  1. Wykonać jedną z poniższych czynności:

    • Korzystając ze wstążki, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Korzystając z menu, kliknąć Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru.

    • Wpisać w linii poleceń KreskowanieWgWzoru (PatternHatch)

  2. W oknie dialogowym, w sekcji Typ, wybrać rodzaj elementu tworzącego wzór kreskowania: Blok, Obraz, Odniesienie zewnętrzne, lub Maska.

  3. W sekcji Wzór, nacisnąć przycisk Przeglądaj icon_dotdotdot , a następnie wybrać blok, plik obrazu lub odniesienia zewnętrznego, który ma zostać użyty do stworzenia wzoru kreskowania.

  4. Ustawić opcje wzoru kreskowania oraz określić obwiednię. Więcej informacji w sekcji Tworzenie wzoru kreskowania na bazie bloków, obrazów lub odniesień zewnętrznych.

  5. W sekcji Ulubione, w polu Nazwa, wpisać nazwę dla zapisywanej konfiguracji ustawień.

  6. Nacisnąć przycisk Zapisz ulubione icon_save .

    tip Możesz zapisać w Ulubionych tyle predefiniowanych konfiguracji, ile potrzebujesz.

W celu usunięcia wzoru oraz jego ustawień z ulubionych należy:

  1. W oknie dialogowym, w polu Nazwa, wybrać z rozwijalnej listy konfigurację wzoru kreskowana, która ma zostać usunięta z ulubionych.

  2. Nacisnąć przycisk Usuń ulubione icon_remove_favorites .

Przykład

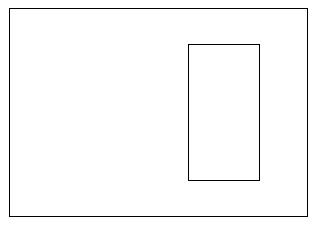

W prezentowanym przykładzie, do wypełnienia zamkniętego obszaru, wykorzystano kreskowane utworzone na bazie bloku.

ex_patternhatch_boundaries

Narysuj elementy geometryczne i zdefiniuj blok.

ex_patternhatch_block_1

Użyj następujących ustawień:

  • Opcja Utnij elementy została włączona.

  • Opcja Rysuj wykraczające elementy została włączona.

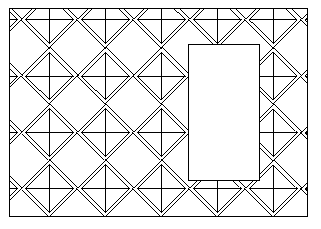

Obszar kreskowany zdefiniowanym blokiem:

ex_patternhatch_boundaries_res

Dostęp

Polecenie: KreskowanieWgWzoru (PatternHatch)

Menu: Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru

Wstążka: Narzędzia dodatkowe > Rysowanie > Kreskowanie wg wzoru
