Tworzenie szyku elementów

Polecenie Szyk (Pattern) umożliwia tworzenie kopii wybranych obiektów, rozmieszczanych w uporządkowany sposób:

Ustawienia oraz funkcje dostępne w oknie dialogowym Szyk zostały pogrupowane w trzech zakładkach odpowiadających poszczególnym rodzajom szyku (Kołowy, Prostokątny, oraz Ścieżka).

Właściwości obiektów umieszczanych w szyku, takie jak: warstwy, kolory linii, style linii, oraz szerokości linii, zostają w całości przejęte od oryginalnych obiektów, na bazie których zostały utworzone.

Elementy w postaci szyku zespolonego

Funkcjonalność programu umożliwia tworzenie elementów szyku o charakterze powiązanym oraz niepowiązanym. Elementy wchodzące w skład szyków zespolonych zachowują wzajemne relacje w tworzonym szyku. Zastosowanie funkcjonalności szyków zespolonych umożliwia kompleksową modyfikację całego szyku, zastępującą konieczność indywidualnej edycji każdego elementu składowego tworzącego szyk. W przypadku szyku niepowiązanego, edycja jednego z elementów szyku nie wpływa na pozostałe obiekty wchodzące w jego skład.

W celu włączenia zespolenia szyku, w zakładce Kołowy lub Prostokątny okna dialogowego Szyk, zaznaczyć opcję Zespolony umieszczoną w sekcji Ustawienia.

Podczas wprowadzania zmian w elementach szyku powiązanego należy skorzystać ze wskazówek zawartych w sekcji Modyfikacja szyku zespolonego.

W celu uruchomienia trybu edycji należy skorzystać z polecenia EdycjaSzyku (EditPattern).

W celu usunięcia zespolenia szyku należy skorzystać z polecenia Rozbij (Explode).

Elementy w postaci szyku 3D

Funkcjonalność programu umożliwia tworzenie elementów szyku 3D w układzie prostokątnym lub kołowym o charakterze powiązanym oraz niepowiązanym.

W przypadku szyku prostokątnego 3D można dodatkowo określić liczbę kopiowanych poziomów w kierunku Z.

W przypadku szyku kołowego 3D można określić kierunek osi obrotu przez wskazanie dwóch dowolnie wybranych punktów w przestrzeni 3D.

Elementy w postaci szyku kołowego

Program umożliwia tworzenie szyku kołowego przez rozmieszczenie kopii wybranego elementu wokół określonego punktu środkowego. Funkcja pozwala na określenie ilości elementów tworzących szyk. Zakres dostępnych ustawień umożliwia obrócenie kopiowanych elementów względem środka szyku, albo pozostawienie obiektów źródłowych w pierwotnej orientacji.

Promień szyku kołowego zostaje określny na podstawie odległości między zdefiniowanym punktem osi obrotu a punktem bazowym kopiowanego elementu. Podczas ustalania odległości można zastosować przyciąganie do punktu bazowego, albo skorzystać z trybu przyciągania do innego punktu charakterystycznego.

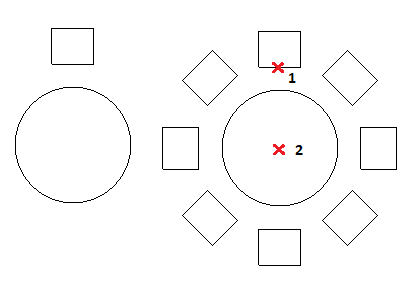

Przykład:

Prezentowany przykład przedstawia szyk kołowy posiadający 8 elementów rozmieszczonych z zastosowaniem kąta wypełnienia 360°.

Uwaga: W oknie dialogowym Szyk znajduje się przycisk Podgląd, umożliwiający sprawdzenie ustawień szyku bez umieszczania go w rysunku. Funkcję podglądu można stosować wielokrotnie, wracając za każdym razem do okna dialogowego w celu modyfikacji ustawień szyku. Naciśnięcie przycisku OK powoduje zatwierdzenie ustawień oraz umieszczenie szyku w rysunku.

Elementy w postaci szyku prostokątnego

Program umożliwia tworzenie szyku prostokątnego przez rozmieszczenie kopii wybranego elementu wzdłuż dwóch prostopadłych względem siebie kierunków.

Funkcja pozwala na określenie ilości wierszy i kolumn tworzących szyk, oraz ustalenie odległości pomiędzy poszczególnymi wierszami i kolumnami.

Szyk wzdłuż ścieżki

W celu utworzenia szyku wzdłuż wybranej ścieżki należy:

Wykonać jedną z poniższych czynności:
- Korzystając ze wstążki, wybrać Podstawowe narzędzia > Modyfikacja > Szyk.
- Korzystając z menu, wybrać Modyfikacja > Szyk.
- Wpisać w linii poleceń Szyk (Pattern)
W oknie dialogowym, określić rodzaj szyku poprzez wskazanie zakładki Ścieżka.
Nacisnąć przycisk Wybierz elementy , aby określić w obszarze graficznym obiekty tworzące szyk, a następnie nacisnąć Enter, aby zatwierdzić selekcję.
W trakcie wybierania elementów, okno dialogowe pozostaje niewidoczne i pojawia się dopiero po zatwierdzeniu selekcji.

W sekcji 'Selekcja' zostaje wyświetlona ilość elementów wybranych do utworzenia szyku.
Nacisnąć przycisk Określ ścieżkę , a następnie wybrać obiekt wyznaczający ścieżkę, wzdłuż której mają zostać rozmieszczone kopiowane elementy.
Ścieżka może mieć postać linii, polilinii, łuku, okręgu, elipsy, lub splajnu.
W sekcji Ustawienia określić:
- Określić wariant opcji Rozmieszczenie. Wybrać jedną z poniższych opcji rozmieszczenia:
  - Odległość pomiędzy elementami oraz całkowita liczba elementów: Rozmieszcza określoną ilość kopii wzdłuż ścieżki w zadanych odstępach. Jeśli obliczona długość potrzebnej ścieżki przekracza długość rzeczywistej ścieżki, to odległość między elementami zostaje zmniejszona.
  - Równomierne rozmieszczenie wszystkich elementów: Rozmieszcza określoną ilość kopii wzdłuż ścieżki w równych odstępach.
  - Rozmieszczenie elementów w zadanych odległościach: Rozmieszcza kopie wzdłuż ścieżki w zadanych odstępach.
- Odległość (jeśli jest to wymagane): Określa odległość poszczególnych kopii szyku od siebie. Należy nacisnąć przycisk Określ odstępy między wierszami , aby określić odległość w obszarze graficznym.
- Całkowita liczba (jeśli jest to wymagane): Określa ilość kopii obiektów wchodzących w skład szyku (łącznie z obiektem wzorcowym).
W sekcji Punkt bazowy elementu określić:
- Użyj ostatnio wybranego elementu: Wykorzystuje punkt bazowy ostatnio zaznaczonego obiektu.
- X oraz Y: Należy wpisać współrzędne, albo nacisnąć przycisk Określ punkt bazowy , aby wybrać punkt bazowy w obszarze graficznym.
W sekcji Rzędy określić:
- Licznik: Określa ilość rzędów w szyku.
- Odległość: Określa odległość pomiędzy rzędami szyku. Jeśli wartość odsunięcia jest ujemna, to kolejne wiersze wstawiane są poniżej obiektu źródłowego. Należy nacisnąć przycisk Określ odstępy między wierszami , aby określić odległość w obszarze graficznym.
W sekcji Wyrównanie elementu określić:
- Wyrównaj elementy do ścieżki: Każdy kopiowany element zostaje umieszczony na ścieżce z uwzględnieniem kierunku stycznego w miejscu wstawienia. Jeśli opcja nie jest zaznaczona, to kopiowane elementy zachowują pierwotną orientację obiektów źródłowych.
- Określ kierunek stycznej : Definiuje kierunek styczny określający orientację kopiowanych elementów względem ścieżki. W celu precyzyjnej lokalizacji punktów leżących na obiektach źródłowych, należy skorzystać z opcji 'Przyciągania do elementów' (ESnap).
  Nacisnąć przycisk Określ kierunek stycznej, aby wyznaczyć nowy kierunek styczny w obszarze rysunku przez wskazanie dwóch punktów.
- Kąt od stycznej: Określa kąt nachylenia względem zdefiniowanego kierunku stycznego.
Nacisnąć przycisk OK.
