Filetar arestas de sólidos 3D

Use o comando FiletarArestas para criar arestas arredondadas em objetos sólidos 3D. Você pode aplicar filetes a arestas específicas ou a todas as arestas de faces específicas e especificar o raio do filete.

Para aplicar filetes a arestas específicas, use um destes métodos:

  • Especificar as arestas uma a uma
  • Especificar uma tangente de aresta para uma aresta filetada existente

Para aplicar filetes a todas as arestas de uma ou de várias faces, use um destes métodos:

  • Especifique um ponto dentro de um limite de face
  • Especifique uma aresta de uma face para aplicar filetes a todas as arestas. Para qualquer aresta, você pode especificar uma das faces adjacentes.

Para filetar arestas de sólidos 3D:

  1. Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
  2. Especifique a opção Raio.
  3. Especifique o raio do arco de filete.
  4. Especifique as arestas dos sólidos 3D e pressione Enter.

    O software fileta as arestas de acordo com o raio especificado.

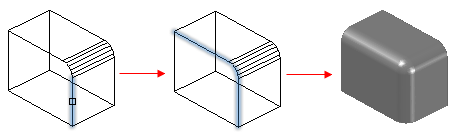

Para filetar várias arestas de um sólido 3D usando a opção Cadeia:

  1. Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
  2. Especifique a opção Raio.
  3. Especifique o raio do arco de filete.
  4. Especifique a opção Cadeia.
  5. Especifique uma tangente de aresta para um filete existente em um sólido 3D.

    O software realça todas as arestas tangentes ao filete.

  6. Pressione Enter.

    O software fileta todas as arestas realçadas de acordo com o raio especificado.

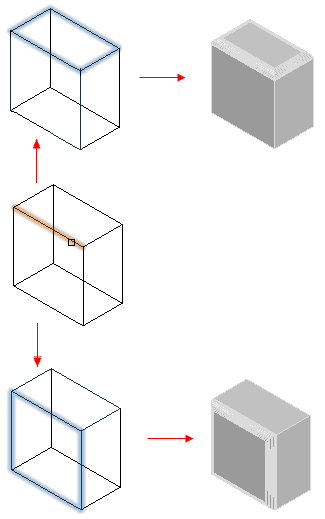

Para filetar todas as arestas de uma face usando a opção Loop:

  1. Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
  2. Especifique a opção Raio.
  3. Especifique o raio do arco de filete.
  4. Especifique a opção Loop.
  5. Especifique a aresta de loop.

    O software realça uma face adjacente à aresta.

  6. Especifique a opção Aceitar para confirmar a seleção da face atual ou especifique a Próxima face.

    O software fileta as arestas da face de acordo com o raio especificado.

Para filetar todas as arestas de faces especificadas usando a opção Face:

  1. Clique em Sólidos > Edição de sólidos > Filetar arestas (ou digite FiletarArestas).
  2. Especifique a opção Raio.
  3. Especifique o raio do arco de filete.
  4. Especifique a opção Face.
  5. Especifique as faces cujas arestas você deseja filetar.

    O software fileta todas as arestas das faces especificadas de acordo com o raio especificado.

Acesso

Comando: FiletarArestas

Menu: Sólidos > Edição de sólidos > Filetar arestas
