Создание размеров для объектов BIM

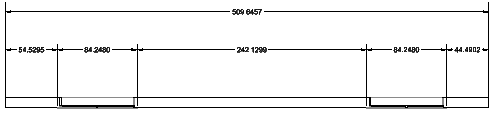

Для создания цепочек размеров для объектов BIM используется команда BIMDimensionChain. Команда автоматически определяет соответствующие точки размеров на объектах BIM.

При необходимости можно автоматически группировать размеры в цепочке для четкого отображения размеров для сегментов отверстий и стенок.

Команда использует стандартный размер и допуск, указанные в категории Настройки BIM диалогового окна Параметры.

Чтобы создать цепочку размеров:

1. Выполните одно из следующих действий.
   • В ленте нажмите BIM > Примечание > Цепочка размеров .
   • В меню выберите BIM > Размер > Цепочка размеров.
   • Введите BIMDimensionChain.
2. В графической области укажите объекты BIM для нанесения размеров и нажмите Enter.
3. Укажите подходящее выравнивание:
   • По горизонтали
   • Вертикально
   • Выровнен
4. В графической области укажите положение цепочки размеров.

Доступ

Команда: BIMDimensionChain

Меню: BIM > Размер > Цепочка размеров

Лента: BIM > Примечание > Цепочка размеров
