Изменение существующих размеров для объектов BIM

Изменить размеры для объектов BIM можно следующими способами:

• С помощью точек захвата
• С помощью палитры Свойства
• С помощью команды BIMDimensionEdit

Для изменения существующих цепочек размеров используется команда BIMDimensionEdit.

Команда позволяет:

• Добавлять точки размеров на размерную линию
• Удалять точки размеров с размерной линии
• Автоматически наносить размеры на дополнительные объекты BIM в пределах одной цепочки размеров
• Автоматически обновлять цепочку размеров при удалении объекта BIM

Специализированные инструменты для изменения размеров группируются на панели Примечание на вкладке ленты BIM.

Чтобы добавить точки размеров на размерную линию:

1. Выполните одно из следующих действий.
   • В ленте нажмите BIM > Примечание > Добавить точку .
   • В меню выберите BIM > Размер > Изменение размера > Добавить точку.
   • Введите BIMDimensionEdit и задайте параметр Добавить точку.
2. В графической области укажите цепочку размеров, которую требуется изменить.
3. В графической области выберите точки для нанесения размеров и нажмите Enter.
4. Укажите индекс размерной линии и нажмите Enter. 0 означает первую размерную линию от цепочки.

Чтобы удалить точку размера из цепочки размеров:

1. Выполните одно из следующих действий.
   • В ленте нажмите BIM > Примечание > Удалить точки .
   • В меню выберите BIM > Размер > Изменение размера > Удалить точку.
   • Введите BIMDimensionEdit и задайте параметр Удалить точки.
2. В графической области укажите цепочку размеров, из которой необходимо удалить точки размеров.
3. В модели BIM укажите точку, которую необходимо удалить.

   Примечание. Убедитесь, что указаны только точки, соответствующие выносным линиям из цепочки размеров.

Чтобы нанести размеры на дополнительные объекты BIM в пределах указанной цепочки размеров:

1. Выполните одно из следующих действий.
   • В ленте нажмите BIM > Примечание > Добавить объект .
   • В меню выберите BIM > Размер > Изменение размера > Добавить объект.
   • Введите BIMDimensionEdit и задайте параметр Добавить объект.
2. В графической области укажите цепочку размеров, которую требуется изменить.
3. Укажите объекты BIM для нанесения размеров и нажмите Enter.

   В цепочку размеров будут добавлены соответствующие точки размеров.

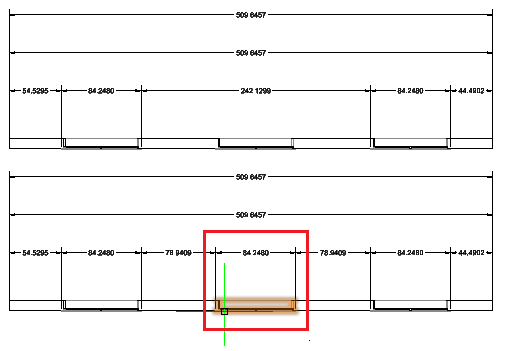

   Например, можно указать окно, которое будет учитываться в цепочке размеров.



Чтобы отсоединить объект BIM от указанной цепочки размеров:

1. Выполните одно из следующих действий.
   • В ленте нажмите BIM > Примечание > Удалить объект .
   • В меню выберите BIM > Размер > Изменение размера > Удалить объект.
   • Введите BIMDimensionEdit и задайте параметр Удалить объект.
2. В графической области укажите цепочку размеров, из которой необходимо отсоединить объекты BIM.
3. Укажите объекты BIM, которые необходимо отсоединить, и нажмите Enter.

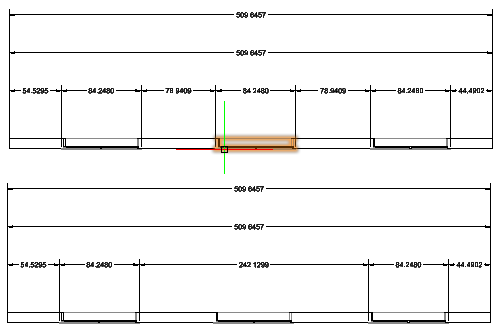

   Точки размеров, принадлежащие указанным объектам BIM, будут удалены из цепочки размеров.



Доступ

Команда: BIMDimensionEdit

Меню: BIM > Размер > Изменение размера
