Применение операций перемещения¶
Операция Перемещение используется для перемещения объектов на указанное расстояние или под указанным углом.
Чтобы определить действие перемещения в пределах определения CustomBlock, необходимо применить действие к элементу и связать его с набором объектов CustomBlock.
Операции перемещения можно применить к следующим элементам:

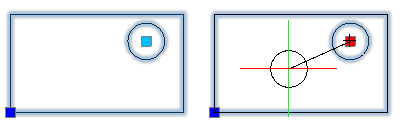

Точка. Растягивает объекты из набора объектов в любом направлении.
Элемент точки определяет положение точки захвата для задания операции перемещения в ссылке блоке.

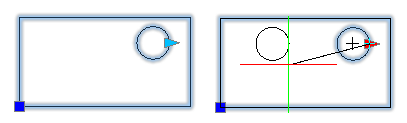

Линейный. Перемещает объекты из набора объектов только в направлении, указываемом линейным элементом.
Линейный элемент определяет количество точек захвата для задания операции перемещения, а также их положение в ссылке блока.
Полярный. Растягивает объекты из набора объектов в любом направлении.

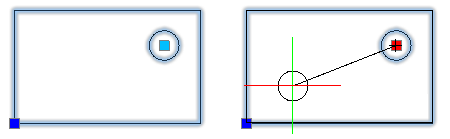

XY. Перемещает объекты из набора объектов в направлениях осей X и Y или XY, указываемых выбранным элементом.
Элемент XY определяет количество точек захвата для задания операции перемещения, а также их положение в ссылке блока.
Чтобы применить операцию перемещения к определению CustomBlock, выполните следующие действия.
В командной строке Редактора блоков CustomBlock введите CBActivityTool.
Выберите параметр Переместить.
В графической области укажите один из следующих элементов для связывания с действием:
Точка
Линейный
Полярный
XY
Укажите главную точку элемента для связи с действием перемещения.
Укажите объекты для связывания с действием и нажмите Enter.
На указанном элементе появится значок действия.
