Изменение линий RichLine с помощью общих команд редактирования

Линии RichLine — это группа из 2–16 параллельных линий, объединенных в один объект.

Можно изменить линии RichLine:

  • С помощью общих команд редактирования, таких как Обрезка, Удлинить и Автообрезка

  • С помощью команды редактирования RichLine EditRichLine

  • С помощью RichLineStyles

Параметры редактирования RichLine включают:

  • Добавление и удаление вершин

  • Редактирование угловых соединений

  • Изменение стиля пересечения

  • Разделение и соединение

Обрезка и удлинение линий RichLine

Линии RichLine можно укоротить или удлинить, чтобы они соответствовали кромкам других объектов.

При обрезке линий RichLine объект режущей кромки должен пересекать все линии, составляющие линию RichLine. В противном случае команда не будет выполнена.

Пример.

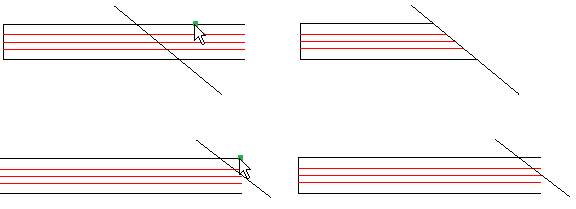

Обрезка линии RichLine

ex_trim_richlines_01

Варианты выбора указателя отображаются слева. Результат находится справа.

При удлинении линий RichLine граничная кромка не должна пересекать все линии, составляющие линию RichLine. В противном случае команда не будет выполнена.

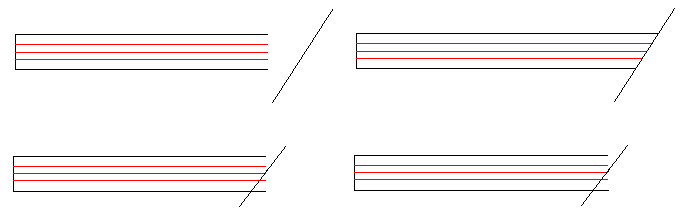

Пример.

ex_extend_richlines_01

Обрезка линий RichLine по линиям RichLine

Линии RichLine можно укоротить, используя линию RichLine в качестве режущей кромки. Команда обрезает линию RichLine по первой пересекающей линии RichLine, используемой в качестве режущей кромки.

Доступны следующие параметры пересечения:

  • Замкнутый

  • Open

  • Объединенный

tip Вы можете использовать команду Trim для очистки пересечений RichLines.

Пример.

Пересекающие линии RichLine

ex_richlines_cross

Замкнутый

Открыть

Объединенный

ex_trim_closed

ex_trim_open

ex_trim_merged

Удлинение линий RichLine до линий RichLine

Можно использовать команду Удлинить для удлинения линий RichLine до пересечения с другой линией RichLine. Команда удлиняет линию RichLine до первой пересекающей линии RichLine, используемой в качестве граничной кромки.

Доступны следующие параметры пересечения:

  • Замкнутый

  • Open

  • Объединенный

Пример.

Удлинение RichLine до другой линии RichLine в качестве граничной кромки

ex_richlines_extend

Замкнутый

Открыть

Объединенный

ex_trim_closed

ex_trim_open

ex_trim_merged

Обрезка и удлинение линий RichLine при помощи автообрезки

С помощью команды Автообрезка можно укоротить или удлинить линии RichLine, чтобы они соответствовали кромкам других объектов.

При обрезке RichLine при помощи команды Автообрезка след должен пересекать все линии, составляющие RichLine. В противном случае команда не будет выполнена.

При отсечении объектов с помощью линии RichLine в качестве режущей кромки команда отсекает объекты в первой пересекающейся линии RichLine, используемой в качестве режущей кромки.

При обрезке линий RichLines при их использовании в качестве режущих кромок доступны следующие параметры пересечения:

  • Замкнутый

  • Open

  • Объединенный
