Блокировка переопределения угла

При создании и изменении линий вы можете ограничить движение курсора направлением, заданным указанным углом переопределения.

Чтобы указать переопределение угла, введите <, а затем значение угла.

Чтобы начертить линию под заданным углом к другой линии, выровняйте СКК с существующей линией.

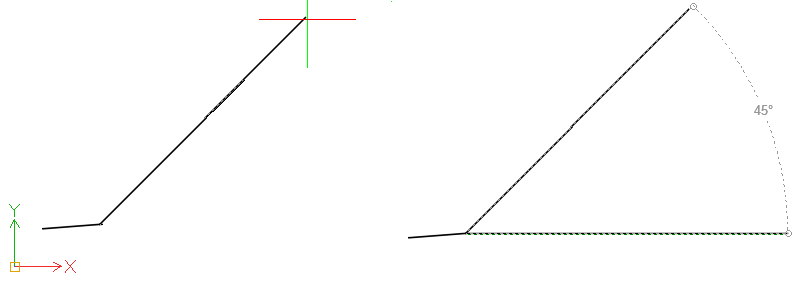

Пример.

Чтобы задать угол переопределения 45° для отрезка линии, введите <45.

Чтобы нарисовать линию под заданным углом:

Выравнивание CCS с существующей линией позволяет нарисовать линию под заданным углом к другой линии.

1. Запустите команду, которая требует указание точки, например Line или PolyLine.

2. Укажите первую точку.

3. При запросе указать следующую точку задайте переопределение угла. Например, введите < 45.

   Примечание: Указанный угол переопределения действует только при задании второй точки.

4. Переместите курсор, чтобы указать направление.

   Курсор зафиксирован вдоль указанного угла, игнорируя привязку, режим Ortho и полярную привязку.

5. Щелкните точку на линии или укажите длину линии.



Связанные разделы

Использование полярных направляющих
