Задание дополнительных параметров для штриховки и градиентной заливки¶
При определении границ штриховки с помощью указания внутренних точек команда определяет объекты, формирующие границу. В этом случае дополнительные параметры позволяют управлять автоматическим обнаружением границ.
Можно выполнять следующие операции:
Обнаружение или игнорирование внутренних замкнутых границ
Сохранение или удаление исходного замкнутого контура, используемого при создании штриховки
Укажите допустимое значение зазора для границ штриховки с разрывами
Укажите набор объектов для анализа для определения границ.
Дополнительно можно использовать параметры Исходная точка и Прозрачность для улучшения отображения штрихованных объектов.
Чтобы обнаружить или игнорировать внутренние замкнутые границы:
На панели Placement, в разделе Display, укажите стиль отображения штриховки для обнаружения внутренних замкнутых границ.
Из |внешняя_штриховка| . Создает образцы штриховки только в самых отдаленных областях.
В/Из |штриховка_по_нормали| . Создает образец штриховки между альтернативными областями, начиная с самой отдаленной области (по умолчанию).
Игнорировать |игнорировать_штриховку| . Игнорирует внутреннюю структуру и заштриховывает всю область. Линии штриховки проходят через текст, атрибуты блока и 2М фигуры.

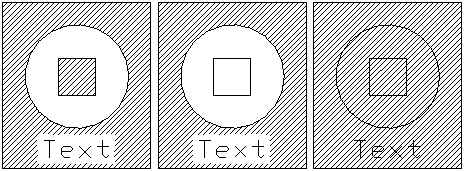

На следующей диаграмме изображены стили В/Из, Из и Игнорировать.
Чтобы задать исходную точку штриховки по умолчанию:
Выберите настройку Начало координат по умолчанию. На панели Размещение, в разделе Начало координат, выберите настройку начала координат по умолчанию:
Использовать текущий. Использует исходную точку для штриховки, указанной текущей командой Hatch.
Использовать исходный. использует исходную точку существующих штриховок.
Чтобы сохранить границу, используемую при создании штриховки:
При необходимости вы можете сохранить исходный замкнутый контур, который обычно удаляется при создании штриховки.
На панели Mode:
Чтобы создать штриховку для границ с зазорами:
Если между объектами, выбранными для определения границы, есть зазоры, команда не создает штриховку. На концах рядом с зазором появляются красные круги, и отображается сообщение. Однако вы можете задать допустимое значение зазора, чтобы при создании штриховки зазоры, равные или меньшие указанного значения, игнорировались. Команда считает границы замкнутыми и создает штриховку. Если зазор превышает указанное допустимое значение, сообщение информирует вас о том, что штриховка не может быть создана.
Вы не можете выбирать и изменять красные круги. Используйте Rebuild или RebuildAll, если они больше не нужны для отображения.
На панели Дополнительные параметры:
В Разрывы укажите максимальный размер разрыва.
Промежутки, равные или меньшие указанного значения, игнорируются, и штриховка создается.
Чтобы задать целевой слой для последующей штриховки и заливки:
На панели Дополнительные параметры:
В списке Слой выберите имя слоя для последующей штриховки или заливки или выберите <Активный>, чтобы применить последующую штриховку или заливку к текущему слою.
Эта настройка действительна для текущего чертежа и сохраняется в чертеже. <Активный> — это значение по умолчанию для новых чертежей, если только файл шаблона для чертежа не задает определенное имя слоя.
Чтобы задать цвет линии штриховки:
На панели Дополнительные параметры:
В разделе Цвет линии укажите цвет линий штриховки:
По блокам. Используется текущая настройка цвета линии блока, если цвет линии содержится в этом блоке.
По слоям. Используется текущая настройка цвета линии слоя.
Указать цвет. Позволяет указать стандартный или пользовательский цвет для линии штриховки.
Чтобы задать цвет фона штриховки:
На панели Дополнительные параметры:
В разделе Цвет фона укажите цвет фона штриховки. Параметр Указать цвет позволяет указать стандартный или пользовательский цвет фона штриховки.
Чтобы указать уровень прозрачности штриховки или заливки:
На панели Дополнительные параметры:
В разделе Прозрачность укажите степень прозрачности штриховки или заливки:
Использовать текущий. К новым объектам применяется текущее значение прозрачности.
По слоям. Применяется текущее значение прозрачности слоя.
По блокам. Если штриховка или заливка содержится в блоке, применяется текущее значение прозрачности этого блока.
Указать значение. Применяется настройка прозрачности, которая задается путем ввода значения в текстовое поле или с помощью ползунка. Укажите значение в пределах от 0 до 90%, где 0% обозначает непрозрачность.
Доступ
Команда: Hatch
Меню: Нарисовать > Штриховка
Палитры инструментов: Нарисовать > Штриховка
