Выравнивание набора указанных объектов¶
Используйте команду AlignX, чтобы выровнять набор указанных объектов в соответствии с первым выбранным элементом.
Можно выровнять следующие объекты:
Сплайны, полилинии и линии
Дуги, окружность, эллипсы и эллиптические дуги
Текстовые объекты (примечания и простые примечания)
Штриховки, изображения и блоки
Размеров
Для выравнивания заданного набора объектов:
Выполните одно из следующих действий:
В ленте выберите Главная > Изменить > AlignX.
В меню выберите Изменить > AlignX.
Введите AlignX.
В графической области выберите подходящий объект.
Выберите другие объекты для выравнивания и нажмите Enter.
Укажите параметр выравнивания:
Сверху
Снизу
Влево
Вправо
По вертикали к центру
По горизонтали к центру
Центр
Объекты выравниваются по указанной стороне первого выбранного объекта.
Нажмите Enter.
Примеры.

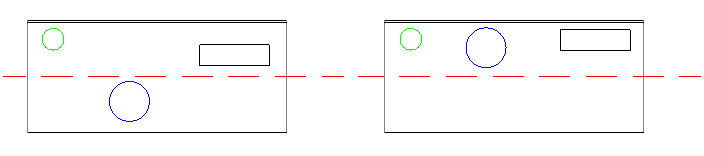

Первый выбранный объект: зеленый круг
Выравнивание: Сверху
Первый выбранный объект: синий круг
Выравнивание: Снизу
Первый выбранный объект: синий круг
Выравнивание: По горизонтали к центру
Доступ
Команда: AlignX
Меню: Изменить > AlignX
Лента: Главная > Изменить > AlignX
