Создание массивов объектов¶
Используйте команду Pattern для создания копий указанных объектов
в виде кругового массива,
в виде линейного массива
или по траектории.
В соответствии с этими типами в диалоговом окне Массив отображаются три вкладки (Круговой, Линейный и По траектории).
Скопированные объекты наследуют все свойства исходных объектов, включая слои, цвета линий, стили линий и толщину линий.
Ассоциативные шаблоны
Можно создавать ассоциативные и неассоциативные массивы. Объекты в ассоциативных массивах сохраняют свои связи. Ассоциативные массивы позволяют редактировать их целиком, а не изменять отдельные элементы массива. В неассоциативных массивах редактирование одного элемента не влияет на другие элементы.
Чтобы создать ассоциативные массивы, активируйте параметр Ассоциативный в разделе Настройки на вкладке Круговой или Линейный диалогового окна Массив.
Для редактирования ассоциативных массивов см. Редактирование ассоциативных массивов.
Чтобы отменить ассоциативность массивов, используйте команду Explode.
3D-массивы
Можно создавать ассоциативные и неассоциативные линейные или круговые 3D-массивы.
Для линейных 3D-массивов можно также указать количество уровней по оси Z.
Для круговых 3D-массивов можно указать ось вращения с любыми двумя точками в пространстве.
Круговые шаблоны
Можно создать круговой массив, скопировав указанный объект вокруг указанной центральной точки. Количество копий можно контролировать. Кроме того, можно вращать копии после их включения в массив; в противном случае они сохранят выравнивание исходных объектов.
Программа определяет радиус кругового массива на основе расстояния между указанной точкой оси и базовой точкой на указанном объекте. Можно использовать точку привязки в качестве базовой точки или указать другую точку.

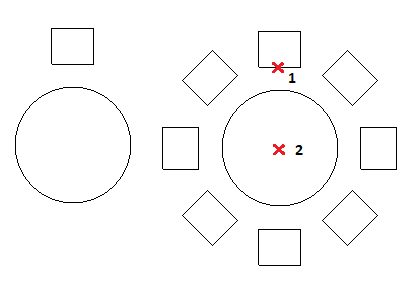

Пример.
Круговой массив из 8 элементов, заполнение на 360°.
Для создания кругового массива:
Выполните одно из следующих действий:
В ленте нажмите Главная > Изменить > Массив.
В меню выберите Изменить > Массив.
Введите Pattern.
В диалоговом окне выберите вкладку Круговой.
В разделе Выбор нажмите Указать объекты
. Выберите объекты для создания массива и нажмите Enter для завершения выбора.Диалоговое окно исчезает по завершении выбора.
В диалоговом окне коллекция указанных объектов отображается как элементы.
Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
Укажите свойства кругового шаблона.
Нажмите ОК.
Примечание: В диалоговом окне Pattern нажмите Preview, чтобы проверить результатирующий шаблон без его создания. Вы можете использовать эту опцию и возвращаться в диалоговое окно столько раз, сколько потребуется, затем нажмите OK, чтобы создать шаблон.
Линейные шаблоны
Можно создать несколько копий объектов в линейном массиве.
Можно указать количество строк и столбцов, а также расстояние между ними.
Для создания линейного массива:
Выполните одно из следующих действий:
В ленте нажмите Главная > Изменить > Массив.
В меню выберите Изменить > Массив.
Введите Pattern.
В диалоговом окне выберите вкладку Линейный.
Нажмите Указать объекты
, выберите объекты для создания шаблона и нажмите Enter, чтобы завершить выбор.Диалоговое окно исчезает по завершении выбора.
В диалоговом окне коллекция указанных объектов отображается как элементы.
Ассоциативный. Указывает, будет ли массив создан ассоциативно или неассоциативно.
Укажите свойства линейного шаблона.
Нажмите ОК.
Примечание: В диалоговом окне Pattern нажмите Preview, чтобы проверить результатирующий шаблон без его создания. Вы можете использовать эту опцию и возвращаться в диалоговое окно столько раз, сколько потребуется, затем нажмите OK, чтобы создать шаблон.
Шаблоны вдоль пути
Чтобы создать массив по траектории, выполните следующие действия.
Выполните одно из следующих действий:
В ленте нажмите Главная > Изменить > Массив.
В меню выберите Изменить > Массив.
Введите Pattern.
В диалоговом окне выберите вкладку Линейный.
Нажмите Указать объекты
, выберите объекты для создания массива и нажмите клавишу Enter для завершения выбора.Диалоговое окно исчезает по завершении выбора.
В диалоговом окне коллекция указанных объектов отображается как элементы.
Нажмите Указать путь
и выберите объект, который определяет путь для выравнивания указанных объектов.Путь может быть линией, полилинией, дугой, окружностью, эллипсом или сплайном.
В Настройках укажите свойства шаблона пути.
Нажмите ОК.
Примечание: В диалоговом окне Pattern нажмите Preview, чтобы проверить результатирующий шаблон без его создания. Вы можете использовать эту опцию и возвращаться в диалоговое окно столько раз, сколько потребуется, затем нажмите OK, чтобы создать шаблон.
Доступ
Команда: Pattern
Меню: Изменить > Массив
Лента: Главная > Изменить > (всплывающее меню) Массив
Палитры инструментов: Изменить > Массив
