Задание дополнительных параметров для штриховки и градиентной заливки

При определении границ штриховки с помощью указания внутренних точек команда определяет объекты, формирующие границу. В этом случае дополнительные параметры позволяют управлять автоматическим обнаружением границ.

Можно выполнять следующие операции:

• Обнаружение или игнорирование внутренних замкнутых границ
• Сохранение или удаление исходного замкнутого контура, используемого при создании штриховки
• Создать штриховку для границ с зазорами
• Укажите набор объектов для анализа для определения границ.

Дополнительно можно использовать параметры Исходная точка и Прозрачность для улучшения отображения штрихованных объектов.

Чтобы обнаружить или игнорировать внутренние замкнутые границы:

1. Нажмите Найти внутренние области для обнаружения внутренних замкнутых контуров.
2. Нажмите стиль штриховки Отображение.
   • Из . Создает образцы штриховки только в самых отдаленных областях.
   • В/Из . Создает образец штриховки между альтернативными областями, начиная с самой отдаленной области (по умолчанию).
   • Игнорировать . Игнорирует внутреннюю структуру и заштриховывает всю область. Линии штриховки проходят через текст, атрибуты блока и 2М фигуры.

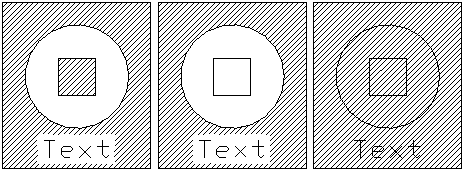

   На следующей диаграмме изображены стили В/Из, Из и Игнорировать.



Чтобы сохранить границу, используемую при создании штриховки:

В разделе Сохранение контура:

1. Нажмите Сохранить контуры для сохранения начального замкнутого контура, который обычно удаляется после создания штриховки.
2. Из списка Тип выберите, создан ли граничный контур как Полилиния или Область.

Чтобы создать штриховку для границ с зазорами:

  Примечание. Если между объектами, выбранными для определения контура, имеются зазоры, команда не создает штриховку. Однако можно определить допуск зазора, чтобы команда игнорировала зазоры, которые меньше определенного значения, учитывала замкнутый контур и создавала штриховку.

• Укажите Максимальный размер зазора. Команда игнорирует зазоры, которые меньше определенного значения, учитывает замкнутый контур и создает штриховку.

Чтобы указать набор объектов для определения контура, выполните указанные ниже действия.

• В разделе Группа контуров выполните одно из следующих действий:
  • Выберите Активный мозаичный вид, чтобы создать группу границ из всех видимых объектов в текущем окне просмотра.
    - или -
    1. Нажмите на , чтобы выбрать объекты для границы.
    2. В графической области укажите объекты и нажмите клавишу Enter.

Чтобы задать исходную точку штриховки по умолчанию:

• Выберите параметр по умолчанию Исходная точка.
  • Использовать текущий. Использует исходную точку для штриховки, указанной текущей командой Hatch.
  • Использовать исходный. использует исходную точку существующих штриховок.

Чтобы задать целевой слой для последующей штриховки и заливки:

• В списке Слой выберите имя слоя для последующей штриховки или заливки или выберите <Активный>, чтобы применить последующую штриховку или заливку к текущему слою.

  Эта настройка действительна для текущего чертежа и сохраняется в чертеже. <Активный> — это значение по умолчанию для новых чертежей, если только файл шаблона для чертежа не задает определенное имя слоя.

Чтобы задать цвет линии штриховки:

• В разделе Цвет линии укажите цвет линий штриховки:
  • По блокам. Используется текущая настройка цвета линии блока, если цвет линии содержится в этом блоке.
  • По слоям. Используется текущая настройка цвета линии слоя.
  • Указать цвет. Позволяет указать стандартный или пользовательский цвет для линии штриховки.

Чтобы задать цвет фона штриховки:

• В разделе Цвет фона укажите цвет фона штриховки. Параметр Указать цвет позволяет указать стандартный или пользовательский цвет фона штриховки.

Чтобы указать уровень прозрачности штриховки или заливки:

• В разделе Прозрачность укажите степень прозрачности штриховки или заливки:
  • Использовать текущий. К новым объектам применяется текущее значение прозрачности.
  • По слоям. Применяется текущее значение прозрачности слоя.
  • По блокам. Если штриховка или заливка содержится в блоке, применяется текущее значение прозрачности этого блока.
  • Указать значение. Применяется настройка прозрачности, которая задается путем ввода значения в текстовое поле или с помощью ползунка. Укажите значение в пределах от 0 до 90%, где 0% обозначает непрозрачность.

Доступ

Команда: Штриховка

Меню: Нарисовать > Штриховка

Палитры инструментов: Нарисовать > Штриховка
