О создании штриховок, заливок и градиентов
Штриховка чертежа добавляет содержание и помогает различать материалы и области. В некоторых чертежных программах, таких как проектные чертежи, требуются образцы штриховки, которые повышают ясность и читаемость чертежа.
Наряду с образцами можно заполнить замкнутую область или указанные объекты сплошным цветом или цветовым градиентом. Подобно штриховке цветные заливки добавляют чертежам содержание и помогают различать материалы и области.
В этой теме рассматривается следующее:
- Добавление штриховок, заливок и градиентов
- Выбор образцов штриховки и заливок
- Указание начальной точки штриховки
- Указание контуров
- Обнаружение контуров в сложных чертежах
- Изменение формы штриховок
- Настройка параметров отображения штриховки
Добавление штриховок, заливок и градиентов
Для добавления штриховок и заливок можно использовать следующие команды:
- Hatch — заполнение штриховкой замкнутой области или выбранных объектов:
- -Hatch — это вариант команды Hatch, применяемый в окне команд.
- FillArea — заполнение замкнутой области или выбранных объектов цветом или градиентом.
Выбор образцов штриховки и заливок
Можно штриховать области с помощью различных образцов штриховки или заливать их указанным цветом.
Доступны следующие параметры штриховки:
- Предустановленные массивы: Соответствующие стандартам ISO и ANSI образцы, а также образцы, которые широко используются в некоторых отраслях
- Определенные пользователем образцы: Образцы, созданные пользователями.
- Пользовательские образцы: Образцы, определяемые заданным Углом и Интервалом.
- Сплошные штриховки для заполнения ограниченной области текущим цветом
Кроме того, можно создать штриховку с теми же свойствами, что и у существующей. См. раздел Настройка параметров поведения для границ штриховки и заполнения.
Примечание. Команда MirrorHatch определяет, будут ли массивы штриховки и градиентной заливки отражаться или сохранят свое направление при применении команд Mirror и Flip.
Указание начальной точки штриховки
По умолчанию при штриховке замкнутой области образец штриховки начинается в исходной точке чертежа. В результате более сложные образцы штриховки могут не совпадать с контурами или другими штриховками.
Если указать другую начальную точку, в подходящем месте программа вычерчивает штриховку, начиная с определенной точки. Например, можно выровнять соседние образцы штриховки для соответствия или применить образец штриховки к другому образцу штриховки, задав подходящие начальные точки.
Можно определить начальную точку штриховки:
- В текущей исходной точке чертежа (по умолчанию)
- В указанном месте внутри или за пределами контура
- В угловой точке контура
Указание контуров
Контур — это набор объектов, образующих замкнутую область. Объекты, не являющиеся частью контура, игнорируются.
Примечание. Если область не полностью закрыта, невозможно определить контур штриховки.
Существует несколько способов определения контура:
- Выбор набора объектов, определяющих замкнутую область.
- Указание точки в закрытой области: Для создания объекта контура необходимо указать хотя бы одну точку внутри замкнутой области. Для создания других объектов контура укажите дополнительные внутренние точки.
- Рисование контура аналогично полилинии. (Только команда -Hatch)
Контуры могут включать замкнутые внутренние области, которые можно штриховать или не штриховать. Внутренние области — внутренние замкнутые области, которые целиком находятся в контуре области.
Дополнительные параметры позволяют обрабатывать области, которые не являются замкнутыми и внутренними. См. раздел Задание дополнительных параметров для штриховки и градиентной заливки.
Обнаружение контуров в сложных чертежах
В большом чертеже можно оптимизировать определение контуров, указав набор объектов для анализа при задании контура с помощью указания внутренней точки.
Чтобы указать набор объектов, необходимо определить так называемую группу объектов, которая может включать:
- Заданные объекты в графической области
- Все видимые объекты из текущего окна просмотра
Укажите набор объектов для анализа при задании контура с помощью внутренней точки. См. раздел Задание дополнительных параметров для штриховки и градиентной заливки.
Изменение формы штриховок
По умолчанию штриховки связаны со своим контуром. Можно изменить форму объекта штриховки, отредактировав точки захвата контура штриховки. Изменение формы контура автоматически обновляет форму штриховки.
Если отключить связь между штриховкой и контуром, можно напрямую управлять формой штриховки в соответствии с новой конфигурацией контура с помощью точек захвата штриховки. При наведении курсора на точку захвата на неассоциативном элементе штриховки отображается меню с параметрами редактирования в соответствии с указанным типом точки захвата. Например, для линейного сегмента можно преобразовать сегмент в дугу или добавить вершину.
Используйте этот метод для настройки штриховки, исходный контур которой был удален или перемещен для заполнения нового замкнутого контура, например полилиний, линий, областей, сплайнов, окружностей, эллипсов.
Примечание. Параметр Сохранить связь между штриховкой и соответствующим контуром на странице Настройки пользователя диалогового окна Параметры управляет связью между штриховкой и контуром. Также можно напрямую управлять формой штриховки в соответствии с новой конфигурацией контура с помощью точек захвата штриховки.
Чтобы изменить форму штриховки в соответствии с существующим контуром:
Перед началом работы: Отключите параметр Связь между штриховкой и соответствующим контуром на странице Настройки пользователя диалогового окна Параметры.
- В графической области укажите штриховку, которую требуется изменить.
Отображаются все точки захвата.
- Нажмите правой кнопкой мыши на точку захвата и выберите в контекстном меню параметр редактирования вершины.
Примечание. В зависимости от указанной точки захвата параметры меню могут отличаться.
- Растягивание. Перемещает штриховку в указанное местоположение.
- Вставить вершину. Вставляет дополнительную вершину в средней точке следующего сегмента.
- Преобразовать в дугу / преобразовать в линию. Преобразует следующий сегмент в дугу, если это линейный сегмент, или в линию, если криволинейный. В случае преобразования линейного сегмента в сегмент дуги, укажите точку для принудительного прохода дуги.
- Удалить вершину. Удаляет текущую вершину.

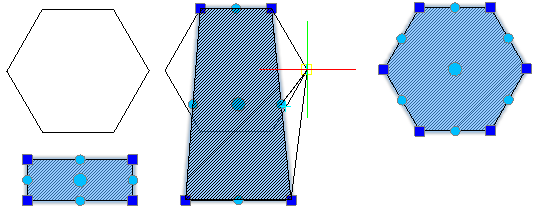

Пример.
Настройка параметров отображения штриховки
Дополнительно можно использовать следующие параметры для улучшения отображения и выбора заштрихованных объектов:
- Размещение: По умолчанию штриховка создается за контуром штриховки, что упрощает выбор границы штриховки. Можно создать штриховку за или перед контуром штриховки, а также позади или перед всеми другими объектами. См. раздел Настройка параметров поведения для границ штриховки и заполнения.
- Прозрачность: Позволяет управлять прозрачностью штриховки для лучшего просмотра объектов под штриховкой. Этот параметр особенно полезен для сплошных заливок. См. раздел Задание дополнительных параметров для штриховки и градиентной заливки.
- Масштабирование с поддержкой изменения размера: Определяет, будет ли масштабирование с поддержкой изменения размера применяться при создании или изменении штриховки. При изменении масштаба в видовых экранах на листах макета объекты штриховки автоматически изменяют ее размер. Это свойство обеспечивает соответствие размеров массивов в видовых экранах на листах компоновки. См. раздел Настройка параметров поведения для границ штриховки и заполнения.
Доступ
Команда: Штриховка
Меню: Нарисовать > Штриховка
