BIM Objeleri için Ölçümlendirmeler Oluşturma¶

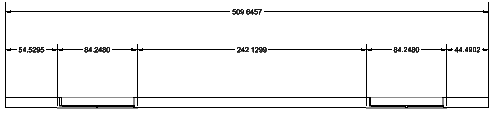

Boyut zincirleri BIM varlıklarında uygun boyut noktalarını otomatik olarak algılar.
BIM objeleri için ölçümlendirme zincirleri oluşturmak üzere BIMDimensionChain komutunu kullanın. Komut, BIM objelerindeki uygun ölçümlendirme noktalarını otomatik olarak algılar.
İsteğe bağlı olarak, açıklık ve duvar segmenti ölçümlendirmelerini net bir şekilde görüntülemek için bir zincir içindeki ölçümlendirmeleri otomatik olarak gruplayabilirsiniz.
Komut, Seçenekler iletişim kutusunun BIM Ayarları kategorisinde belirtilen ölçümlendirme standardını ve toleransı kullanır.
Boyut zinciri oluşturmak için:
Aşağıdakilerden birini yapın:
Şeritte, BIM > Detaylandır > Ölçümlendirme Zinciri
öğesine tıklayın.
Menüde, BIM > Ölçümlendirme > Ölçümlendirme Zinciri öğesine tıklayın.
BIMDimensionChain yazın.
Grafik alanında, ölçümlendirilecek BIM objelerini belirtin ve Enter tuşuna basın.
Uygun hizalamayı belirtin:
Yatay
Dikey
Hizalanmış
Grafik alanında, ölçümlendirme zincirinin konumunu belirtin.
Dış duvarların otomatik olarak boyutlandırılması için:
Aşağıdakilerden birini yapın:
Şeritte, BIM > Detaylandır > Noktaları Kaldır
öğesine tıklayın.
Menüde, BIM > Ölçümlendirme > Ölçümlendirme Düzenleme > Noktayı Kaldır öğesine tıklayın.
BIMDimensionEdit yazın ve Dış Duvarlar seçeneğini belirtin.

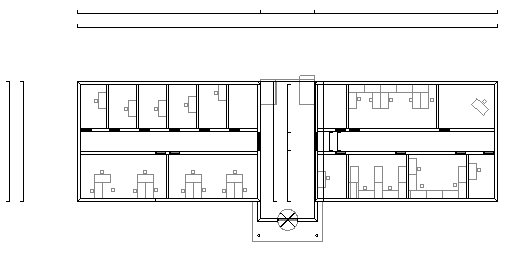

Dış duvar boyutları grafik alanda görünür. Boyut zincirleri her bir duvarın uzunluğunu ölçer ve mevcut kesikleri dikkate alır. Fareyi hareket ettirmek, boyut zincirinin duvarlara göre pozisyonunu değiştirir.
Aşağıdakilerden birini yapın:
Boyut zincirinin pozisyonunu belirtmek için bir noktaya tıklayın.
veya -
Boyut zincirini yerleştirmek için zincir mesafesinin sayısını belirtin:
1,5Mesafeler
2Mesafeler
3Mesafeler
4Mesafeler
5Mesafeler
Erişim
Komut: BIMDimensionChain
Menü: BIM > Ölçümlendirme > Ölçümlendirme Zinciri
Şerit: BIM > Detaylandır > Ölçümlendirme Zinciri
