Ortak Düzenleme Komutlarını Kullanarak ZenginÇizgileri Değiştirme

ZenginÇizgiler, tek bir nesne olarak oluşturulan 2-16 paralel doğrusal objeden oluşur.

RichLines’ı değiştirebilirsiniz:

  • Trim, Extend ve Powertrim gibi ortak düzenleme komutlarını kullanarak

  • EditRichLine ZenginÇizgi düzenleme komutunu kullanarak

  • RichLineStyle Kullanma

ZenginÇizgi düzenleme seçenekleri şunlardır:

  • Tepe noktalar ekleme ve silme

  • Köşe birleşimlerini düzenleme

  • Kesişme stilini değiştirme

  • Bölme ve ekleme

RichLines’ı Kırpma ve Uzatma

Diğer objelerin kenarlarıyla buluşturmak için ZenginÇizgiler’i kırpabilir veya uzatabilirsiniz.

ZenginÇizgileri kırparken kesişen kenar objesi, ZenginÇizginin tüm çizgileriyle kesişmelidir. Aksi takdirde, komutun bir etkisi olmaz.

Örnek:

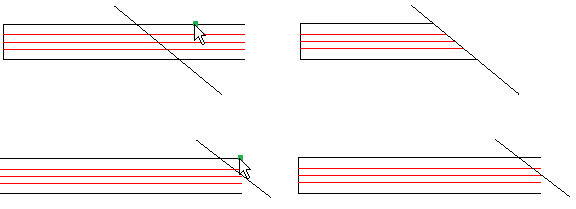

Bir RichLine’ı Kırpma

ex_trim_richlines_01

İşaretçi seçimleri solda gösterilir. Sonuç sağda gösterilir.

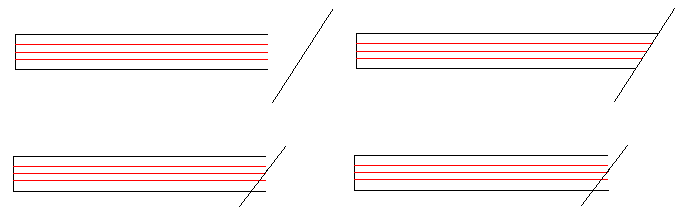

ZenginÇizgiler uzatılırken sınır kenar, ZenginÇizginin çizgileriyle kesişmemelidir. Aksi takdirde, komutun bir etkisi olmaz.

Örnek:

ex_extend_richlines_01

RichLines’ı RichLines’da Kırpma

ZenginÇizgiler’i kesişen kenar olarak ZenginÇizgi kullanarak kısaltabilirsiniz. Komut, ZenginÇizgi’yi kesişen kenar olarak kullanılan ZenginÇizgi’nin ilk kesişen çizgisinde kırpar.

Aşağıdaki kesişme seçenekleri kullanılabilir:

  • Kapalı

  • Aç

  • Birleştirilen

|ipucu| Zengin Çizgilerin kesişim noktalarını temizlemek için Kırp komutunu kullanabilirsiniz.

Örnek:

Kesişen Zengin Çizgiler

ex_richlines_cross

Kapalı

Aç

Birleştirilen

ex_trim_closed

ex_trim_open

ex_trim_merged

Zengin Çizgileri Zengin Çizgilere Uzatma

ZenginÇizgiler’i başka bir ZenginÇizgi’yle buluşacak şekilde uzatmak için Uzat komutunu kullanabilirsiniz. Komut, ZenginÇizgi’yi sınır kenarı olarak kullanılan ZenginÇizgi’nin ilk kesişen çizgisine uzatır.

Aşağıdaki kesişme seçenekleri kullanılabilir:

  • Kapalı

  • Aç

  • Birleştirilen

Örnek:

Sınır kenarı olarak başka bir ZenginÇizgi’ye uzatılacak ZenginÇizgi

ex_richlines_extend

Kapalı

Aç

Birleştirilen

ex_trim_closed

ex_trim_open

ex_trim_merged

PowerTrim Kullanarak ZenginÇizgiler’i Kırpma ve Uzatma

PowerTrim komutunu kullanarak diğer objelerin kenarlarını karşılamak için ZenginÇizgiler’i kısaltabilir veya uzatabilirsiniz.

ZenginÇizgiler’i kırparken Powertrim komutu kullanılarak iz, ZenginÇizgi’nin tüm çizgileriyle kesişmelidir. Aksi takdirde, komutun bir etkisi olmaz.

Kesişim kenarı olarak bir ZenginÇizgi kullanarak objeleri kırparken komut, kesişim kenarı olarak kullanılan ZenginÇizgi’nin ilk kesişen çizgisinde objeleri kırpar.

ZenginÇizgiler’i kesişim kenarları olarak ZenginÇizgiler kullanarak kırparken aşağıdaki kesişme seçenekleri kullanılabilir:

  • Kapalı

  • Aç

  • Birleştirilen
