2B Spiraller ve 3B Helisler Oluturma
2B spiraller ve 3B helisler oluturmak iin Helix komutunu kullann.
Spiraller ve helisler kendi balarna birer objedir.˙2B spiralleri ve 3B helisleri diler, yaylar ve spiral merdivenler oluturmak iin kullanabilirsiniz. rne§in, bir 2B objeyi bir helis boyunca sprebilir ve dili cvatalar oluturabilirsiniz.
Aa§daki objeleri oluturabilirsiniz:
- 2B spiraller
- Konik 3B helisler
- Silindirik 3B helisler
3B helisleri, helislerin yerini ve konumunu tanmlayan bir eksen evresinde oluturursunuz. Ekseni iki nokta (taban merkez noktas ve st merkez noktas) veya taban merkezi noktas ile yksekli§i belirterek tanmlarsnz. Helis ekseni dikey veya e§imli olabilir.
Bir helis oluturduktan sonra, ObjeTutmalar veya zellikler paletini kullanarak bunu de§itirebilirsiniz. Bkz. 2B Spiralleri ve 3B Helisleri De§itirme.
Helis Parametreleri
Bir helis izmek iin u parametreleri belirtin:

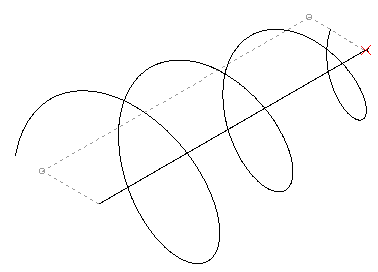

- Eksen konumu. Helis konumunu tanmlar. Eksenin taban merkez noktasn ve biti noktasn belirtin.
- Taban yarap veya Taban ap. Taban yarapn veya apn belirterek helis tabann (stten bakld§nda helisin oluturdu§u daire) tanmlar.
- st yarap veya st ap. st yarap veya apa gre helis st dairesini tanmlar. Taban ve st yaraplar veya ap sfr olmamaldr.
- Silindirik bir helis oluturmak iin taban yarap (veya ap) ve st yarap (veya ap) iin ayn de§eri belirtin.
- Konik bir helis oluturmak iin taban yarap (veya ap) ve st yarap (veya ap) iin farkl de§erler belirtin.
- Ykseklik. Helis yksekli§ini ve Z eksenindeki yn tanmlar.
- Pozitif de§er. Helisi (spiral) Z ekseninin pozitif ynne do§ru oluturur.
- 0 (sfr). Bir 2B spiral oluturur.
- Negatif de§er. Helisi (spiral) Z ekseninin negatif ynne do§ru oluturur.
- Dn says. Helisin dn saysn belirtir. Yksekli§i belirttikten sonra komut, belirtilen sayda, eit olarak da§tlm dnler izer.
- Hatve. Helis ekseni boyunca llen, iki dn arasndaki uzakl§ belirtir. Bir hatve belirtirseniz dn says otomatik olarak hesaplanr. Hatve de§eri ykseldike dn says da der.
- Yn. Helisin bklme ynn tanmlar: saat yn (CW) veya saat ynnn tersi (CCW).
 |

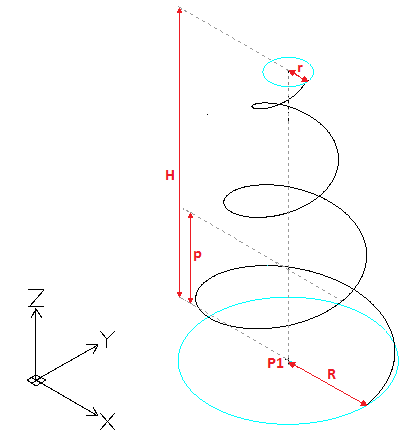

- P1 - Eksen konumu
- R - Taban yarap
- r - st yarap
- H - Ykseklik
- p - Hatve
Dn says = 3
|
Oluturma Yntemleri
Aa§dakileri belirterek 3B helisler oluturabilirsiniz:
- ykseklik (di§er parametrelerin varsaylan de§erleri olur)
- dn says ve ykseklik. Dn says, belirlenen ykseklik dahilinde, eit uzaklklarda oluturulur.
- hatve ve ykseklik. Dn says otomatik olarak hesaplanr.
- spiral iin hatve ve dn says. Ykseklik otomatik olarak hesaplanr.
2B spiraller oluturmak iin:
- Aa§dakilerden birini yapn:
- eritte, Balang > iz > Helis §esine tklayn.
- Mende iz > Helis §esine tklayn.
- Helix yazn.

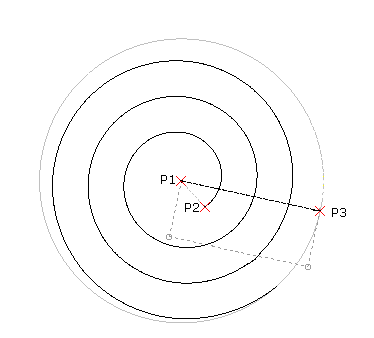

- Grafik alannda, 2B spiralin konumunu tanmlamak iin taban merkez noktasn (P1) belirtin.
- Aa§dakilerden birini yapn:
- st yarap (P3) belirtin.
- veya -
ap seene§ini belirleyin ve st ap belirtin.

- Gerekirse Yn ve Dn Says seeneklerini belirtin. Bkz. Helis Parametreleri.
rne§in, dn says iin 5 de§erini belirtin.
- Helisin yksekli§i iin 0 de§erini belirtin.

Spirali oluturduktan sonra, ObjeTutmalar veya zellikler paletini kullanarak bunu de§itirebilirsiniz. Bkz. 2B Spiralleri ve 3B Helisleri De§itirme.
3B helisler oluturmak iin:
- Aa§dakilerden birini yapn:
- eritte, Balang > iz > Helis §esine tklayn.
- Mende iz > Helis §esine tklayn.
- Helix yazn.
- Grafik alannda, helis konumunu tanmlamak iin taban merkez noktasn (P1) belirtin.
- Aa§dakilerden birini yapn:
- veya -
ap seene§ini belirtin ve aa§dakileri yapn:

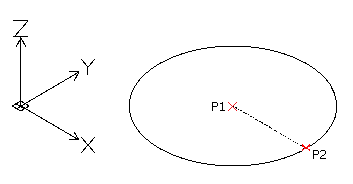

- Taban yarapn belirtin.
- Helis balang noktasn belirtin veya balang as de§erini yazn.

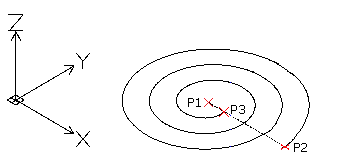

- st yarap (P3) belirtin.
- veya -
ap seene§ini belirleyin ve st ap belirtin.

Not: st yarapn (veya apn) varsaylan de§eri, her zaman taban yarapnn (veya apnn) de§eri olur. Silindirik 3B helis oluturmak iin st yarapn (veya apn) varsaylan de§erini kullann.

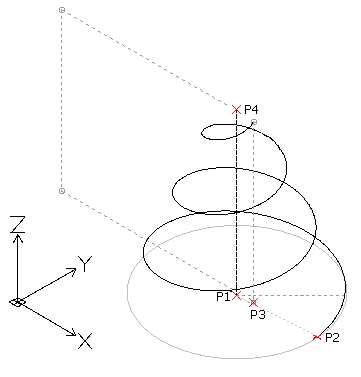

- Helisin yksekli§ini (P4) belirtin.

- veya -
Gerekirse aa§daki seenekleri kullann. Bkz. Helis Parametreleri.
- Enter tuuna basn.
Helisi oluturduktan sonra, ObjeTutmalar veya zellikler paletini kullanarak bunu de§itirebilirsiniz. Bkz. 2B Spiralleri ve 3B Helisleri De§itirme.
2B Spiralleri ve 3B Helisleri De§itirme
2B spiralleri ve 3B helisleri de§itirmek iin ObjeTutmalar veya zellikler paletini kullann.
Aa§daki zellikleri de§itirmek iin ObjeTutmalar kullann:
- Eksen konumu
- Balang noktas
- Taban yarap
- st yarap
- Ykseklik
- Z eksenindeki yn
Di§er zellikleri de§itirmek iin zellikler paletini kullann. rne§in:
- Bklme yn
- Dn says
- Hatve
Bunlara ek olarak, Snrlandrma seebilirsiniz. Snrlandrma, helisler oluturdu§unuzda veya helislerde de§iiklik yapt§nzda sabit kalan lmlendirmedir:
- Hatve. Hatve de§eri sabittir. Ykseklik de§itike dn says hesaplanr.
- Dn says. Dn says sabittir. Ykseklik de§itike dnler arasndaki uzaklk hesaplanr.
- Ykseklik. Ykseklik, ObjeTutma ile de§itike dn says de§imeden kalr ve dnler arasndaki uzaklk hesaplanr.
Komut: Helix
erit: Balang > iz > Helis
Men: iz > Helis
