為 BIM 圖元產生尺寸

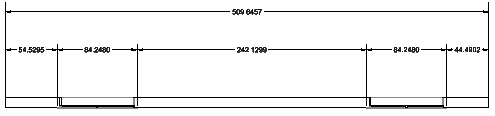

使用 BIMDimensionChain 指令來產生 BIM 圖元的尺寸鏈。此指令會自動偵測 BIM 圖元上的適當尺寸點。

或者，您也可以自動分組鏈內的尺寸，以清楚顯示開口和牆壁線段尺寸。

此指令使用在選項對話方塊的 BIM 設定類別中指定的尺寸標準與公差。

產生尺寸鏈：

1. 執行下列動作之一：
   • 在功能區上，按一下 BIM > 註記 > 尺寸鏈 。
   • 在功能表上，按一下 BIM > 尺寸 > 尺寸鏈。
   • 鍵入 BIMDimensionChain。
2. 在圖面中，將 BIM 圖元指定給尺寸，然後按下 Enter 鍵。
3. 指定適當的對正：
   • 水平
   • 垂直
   • 對正
4. 在圖面中，指定尺寸鏈的位置。

存取方式

指令：BIMDimensionChain

功能表：BIM > 尺寸 > 尺寸鏈

功能區：BIM > 註記 > 尺寸鏈
