為 BIM 圖元修改現有尺寸

修改 BIM 圖元尺寸的方法如下：

• 使用抓取點
• 使用屬性選單
• 使用 BIMDimensionEdit 指令

使用 BIMDimensionEdit 指令修改現有尺寸鏈。

指令可讓您：

• 將尺寸點加入至尺寸線
• 從尺寸線刪除尺寸點
• 在相同的尺寸鏈內自動尺寸標註其他 BIM 圖元
• 移除 BIM 圖元時，自動更新尺寸鏈

修改尺寸的專用工具會在 BIM 功能區標籤的註記面板上分組。

將尺寸點加入至尺寸線：

1. 執行下列動作之一：
   • 在功能區上，按一下 BIM > 註記 > 加入點 。
   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 加入點。
   • 鍵入 BIMDimensionEdit，並指定加入點選項。
2. 在圖面中，指定要修改的尺寸鏈。
3. 在圖面中，將點指定給尺寸，然後按下 Enter 鍵。
4. 指定尺寸現的索引，然後按下 Enter 鍵。0 代表鏈中的第一條尺寸線。

從尺寸鏈刪除尺寸點：

1. 執行下列動作之一：
   • 在功能區上，按一下 BIM > 註記 > 移除點 。
   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 移除點。
   • 鍵入 BIMDimensionEdit，並指定移除點選項。
2. 在圖面中，指定要從中移除尺寸點的尺寸鏈。
3. 在 BIM 模型上，指定要移除的點。

   注意：請務必僅指定與尺寸鏈中的延伸線相對應的點。

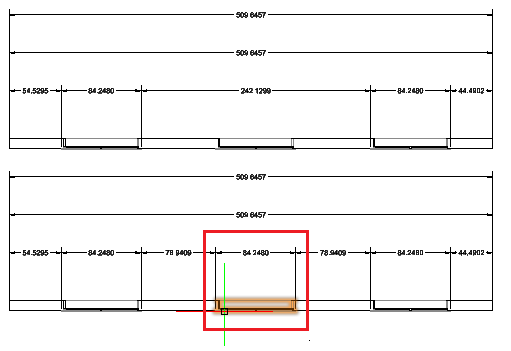

在指定的尺寸鏈內尺寸標註其他 BIM 圖元：

1. 執行下列動作之一：
   • 在功能區上，按一下 BIM > 註記 > 加入圖元 。
   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 加入圖元。
   • 鍵入 BIMDimensionEdit，並指定加入圖元選項。
2. 在圖面中，指定要修改的尺寸鏈。
3. 指定要尺寸標註的 BIM 圖元，然後按下 Enter。

   會將對應尺寸點加入至尺寸鏈。

   例如，您可以指定要在尺寸鏈中考慮的視窗。

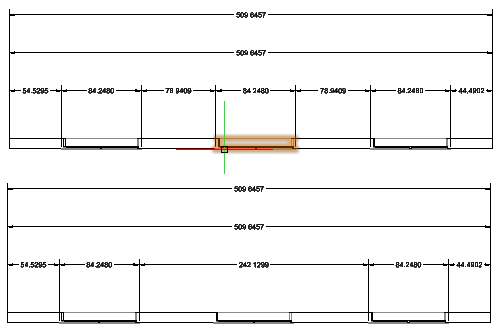

將 BIM 圖元與指定尺寸鏈分離開來：

1. 執行下列動作之一：
   • 在功能區上，按一下 BIM > 註記 > 移除圖元 。
   • 在功能表上，按一下 BIM > 尺寸 > 尺寸編輯 > 移除圖元。
   • 鍵入 BIMDimensionEdit，並指定移除圖元選項。
2. 在圖面中，指定要分離 BIM 圖元的尺寸鏈。
3. 指定要分離的 BIM 圖元，然後按下 Enter。

   屬於指定 BIM 圖元的尺寸點會從尺寸鏈中移除。



存取方式

指令：BIMDimensionEdit

功能表：BIM > 尺寸 > 尺寸編輯
