標註 BIM 網格線

網格是可用於在 BIM 專案中放置結構元素 (例如柱子與牆壁) 的輔助元素。

格線由一系列帶有標籤的線組成。

使用 BIMGridDimension 指令以測量 BIM 工程圖中格線之間的距離。此指令僅標註一序列的格線。

標註一系列網格線：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註釋 > BIM 網格線尺寸。

   • 在功能表上，點擊 BIM > 標註 > 格線標註。

   • 鍵入 BIMGridDimension。

2. 在圖形區域中，指定序列中的一條格線以進行標註。

   當您移動游標時，尺寸線會顯示。

3. 點擊以指定您要放置尺寸線的位置。

透過指定兩點來標註格線：

1. 執行下列動作之一：

   • 在功能區上，按一下 BIM > 註解 > 尺寸鏈 > BIM 網格線尺寸標註。

   • 在功能表上，點擊 BIM > 標註 > 格線標註。

   • 鍵入 BIMGridDimension。

2. 指定 2points 選項。

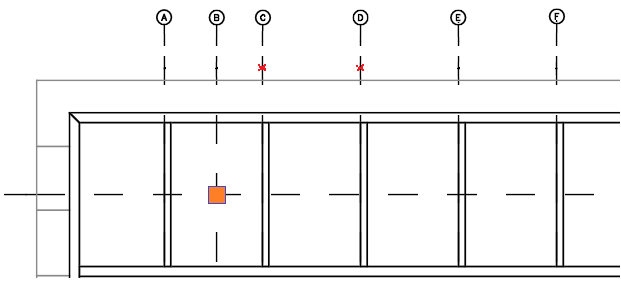

3. 在圖形區域中，點擊序列中要標註尺寸的網格線上的一點，以指定尺寸線的位置。

4. 點擊另一個格線以指定第二點。

   會針對整個網格線序列建立尺寸線。

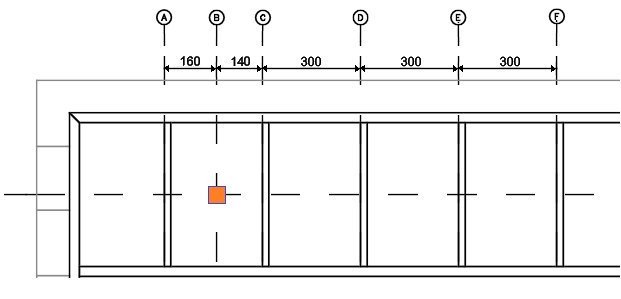

範例：

存取方式

指令: BIMGridDimension

選單: BIM > 標註 > 網格線標註

功能區：BIM > 註解 > 尺寸鏈 > BIM 網格線尺寸
