使用常用編輯指令修改複合線

複線是由 2 至 16 個平行線性圖元所組成，並建立為單一物件。

您可以修改複合線：

• 使用常見的編輯指令，例如 Trim、Extend 和 Powertrim

• 使用複線編輯指令 EditRichLine

• 使用 RichLineStyles

RichLine 編輯選項包括：

• 加入及刪除頂點

• 編輯轉角接頭

• 變更交點樣式

• 分割並結合

裁剪和延伸複合線

您可以縮短或延伸複線，使其與其他圖元的邊線相接。

當修剪 RichLine 時，切割邊界圖元必須與 RichLine 的所有線條相交。否則，此指令將無效。

範例：

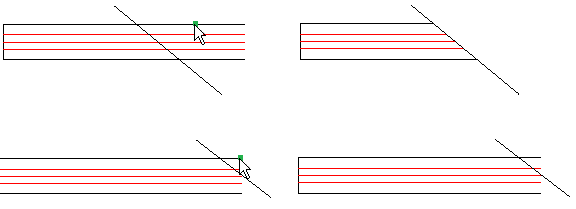

修剪 RichLine

指標選擇會顯示於左側。結果會在右側。

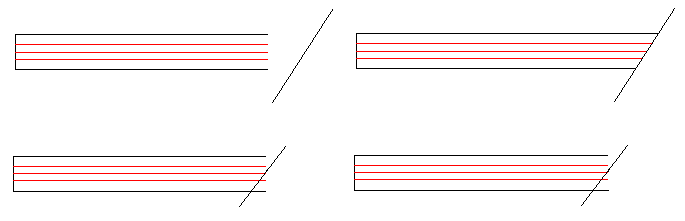

當延伸多重線時，邊界邊緣不得與多重線的線條相交。否則，該指令將無效。

範例：

以多線修剪多線

您可以將複線當成切割邊線來縮短複線。此指令會在作為切割邊線的第一條複線相交線處修剪複線。

以下交點選項可用：

• 封閉

• 開啟

• 合併

您可以使用 Trim 指令來清理多線的交叉處。

範例：

相交多線

封閉	提升	合併

將 RichLine 延伸至 RichLine

您可以使用 Extend 指令，將複線延伸至與另一條複線相交。此指令會將複線延伸至作為邊界邊線的第一條複線相交線。

以下交點選項可用：

• 封閉

• 開啟

• 合併

範例：

RichLine 延伸到另一個 RichLine 作為邊界邊緣

封閉	提升	合併

使用 PowerTrim 裁剪和延伸 RichLines

您可以使用 PowerTrim 指令來縮短或延伸複線，使其與其他圖元的邊線相接。

使用 Powertrim 指令來修剪複線時，軌跡必須與複線的所有直線相交。否則，指令沒有任何作用。

當使用複線作為切割邊線來修剪圖元時，指令會以第一條複線相交線作為切割邊線來修剪圖元。

當使用 RichLines 作為切割邊來修剪 RichLines 時，提供以下交點選項：

• 封閉

• 開啟

• 合併

相關主題

建構富線

管理複線樣式

父主題

修改複雜圖元
