使用檢視導覽變更視圖方位

檢視導覽是一個容易使用的工具，可用來變更模型的視圖方位。

• 切換模型的標準與等角視圖

• 控制等角視圖是相對於 WCS 還是作用中的 CCS

• 設定投影模式

• 定義預設視圖 (首頁視圖)

在模型的標準與等角視圖之間切換

檢視導覽提供一組預先定義的視圖方位，可快速變更模型視圖。

• 內環可讓您設定上視圖和下視圖。

• 外環提供一組八個扇區，用於快速切換您的模型的標準視圖和等角視圖。外環的每個扇區都對應於一個視圖。當您按一下一個扇區時，軟體會將場景移動到對應的視圖。

變更視圖投影模式

視圖導航器提供兩種視圖投影模式：

• 平行。平行投影是一種投影，其投影線彼此平行。平行投影能提供實體的精確視圖。

• 透視。透視投影取決於視圖平面的相對位置。透視投影不保留實體的尺寸，因此能提供更真實的表現。距離越遠，實體越小。

變更視圖投影模式：

1. 顯示視圖導覽器。

2. 將游標停留在檢視導覽上，按一下 並選擇下列其中一個選項：

   • 平行。

   • 遠近透視。

使用首頁視圖

主視圖是模型的一個特殊視圖，您可以將其儲存，並在必要時稍後套用。

您可以使用檢視導覽將模型的任何視圖定義為首頁視圖。稍後，您可以隨時套用已儲存的視圖。

定義首頁視圖：

1. 在圖面中，設定適合的 2D 或 3D 視圖。使用 Views 指令。

2. 將游標停留在檢視導覽上，按一下 並從功能表中選擇**將目前視圖設定為首頁**。

返回首頁視圖：

• 執行下列動作之一：

  • 將游標停留在檢視導覽上，然後按一下 。

  • 將游標停留在檢視導覽上，按一下 並從功能表中選擇**首頁**。

依據作用中的 CCS 變更檢視方向

您可以使用檢視導覽，變更使用中的 CCS 或 WCS 內的視圖方位。

若要根據 CCS 變更視圖方位：

1. 在圖面中，設定適合的 CCS。

2. 將游標停留在檢視導覽上，按一下 並從功能表中選擇**檢視導覽屬性**。

3. 在**檢視導覽屬性**對話方塊中，選取**使用使用中的 CCS**。

範例：

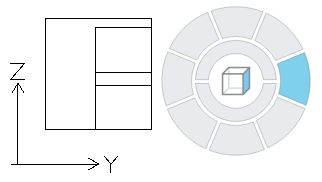

WCS

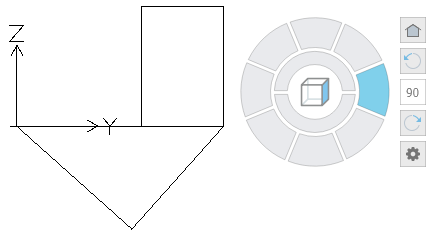

CCS

若要控制 CCS，請使用 CCS 和 CSStyle 指令。
