從 BIM 模型產生工程圖

使用 BIMSection 指令從 BIM 模型自動產生下列工程圖：

每種工程圖類型都有特定的圖形顯示，且會顯示在 BIM 導覽的不同分支中。

所有工程圖類型是由工程圖體積修剪方塊所定義，其由定義工程圖剖切平面的兩個點所指定，而第三個點則定義工程圖的檢視方向和體積深度。不存在或重疊於工程圖體積修剪方塊中的 BIM 元素，會從工程圖中排除。

*****注意：使用相同 BIM 模型產生的所有工程圖，都會儲存在與 BIM 模型相同的工程圖中。

注意：從相同 BIM 模型中產生的每個工程圖都會儲存在個別的 .dwg 檔案中。

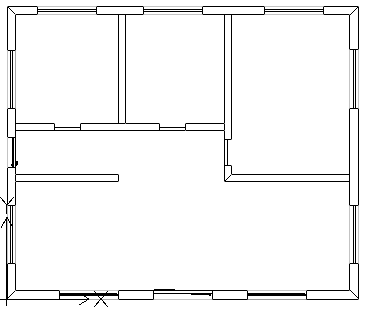

平面工程圖代表穿過 BIM 模型的水平切面。您可以產生樓層平面圖。

您可以使用水平剖切平面來定義 BIM 模型中的修剪方塊。指定深度以顯示在剖切平面下的 BIM 模型元素。

BIM 導覽會將 BIM 導覽中工程圖類別的平面圖分支中為平面圖分組。

剖面工程圖代表穿過 BIM 模型的垂直切面。

BIM 導覽會將剖面分支中的剖面分組。

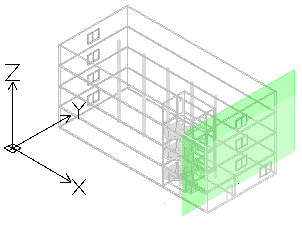

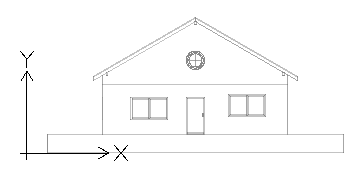

立面工程圖代表建築物的垂直視圖。與剖面不同的是，立面工程圖不會穿過建築物取得切面。而是表示來自外部不同方向的 BIM 視圖。您可以產生北、南、東和西側的立面工程圖。

BIM 導覽會將工程圖類別中工程圖清單的立面分支中的立面分組。

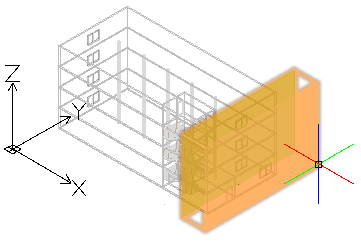

BIMSection 指令會產生具有指定寬度與深度的修剪方塊。前兩個點定義剖切平面位置和修剪方塊寬度，而第三個點則定義工程圖的視圖方向以及朝向檢視方向的深度。軟體會從 BIM 幾何範圍計算立面。

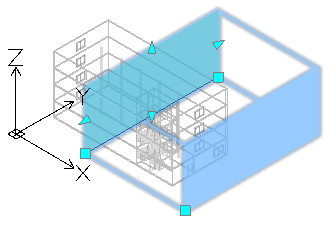

您可以隨時重新調整修剪方塊的大小，以納入 BIM 模型的特定部分，或使用工程圖修剪方塊上的抓取點變更剖切平面的位置。

注意：修改修剪方塊大小或剖切平面位置後，重新整理對應的工程圖。

如果刪除修剪方塊，對應的 BIM 工程圖也會一併刪除。此外，如果刪除 BIM 工程圖，也會刪除對應的修剪方塊。

您可以控制修剪方塊顯示。

若要顯示修剪方塊︰

當您以 BIM 模型為基礎產生工程圖時，軟體會自動產生一組特定的圖層，讓圖元可根據其在工程圖修剪方塊中相對於剖切平面的位置放置。每個圖層名稱都包含工程圖名稱作為圖層名稱字首，可讓您識別工程圖的各個圖層。

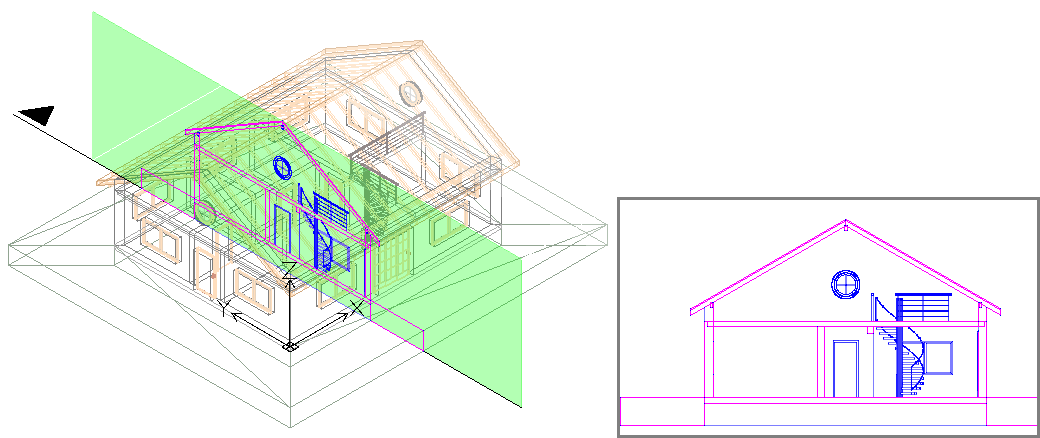

每個 BIM 工程圖都有平面快照切割和平面快照向前圖層：

您可以使用圖層管理員，根據 BIM 元素在工程圖修剪方塊中相對於剖切平面的位置，指定 BIM 元素的不同呈現方式。此外，對於工程圖中的任何 BIM 元素，屬性調色盤可讓您變更剖面線。

平面快照切割
平面快照向前

若要從 BIM 模型產生平面：

在圖面中，設定適合的 2D 視圖。使用 Views 指令。
例如，顯示樓層的平面視圖。
執行下列動作之一：
- 在功能區上，按一下 BIM > 工程圖 > 平面。
- 鍵入 BIMSection 並指定平面選項。
在指令視窗中，指定平面的名稱並按 Enter 鍵。
平面會顯示於 BIM 導覽的平面分支中。

******注意：按一下 BIM 導覽中工程圖清單所列出工程圖右側的隔離顯示 ，即會在圖面中顯示工程圖。第二次按此按鈕可隱藏工程圖，並返回 3D 模型視圖。

若要從 BIM 模型產生剖面：

在產生工程圖之前，請確定您使用的是最新的 BIM 模型。使用重新載入來源選項，從最新的 BIM 檔案位置重新載入。

在圖面中，設定適合的 3D 視圖。使用 Views 指令。
執行下列動作之一：
- 在功能區上，按一下 BIM > 工程圖 > 剖面。
- 鍵入 BIMSection 並指定剖面選項。
剖切平面已附加至指標。

注意：剖切平面與割面線垂直。

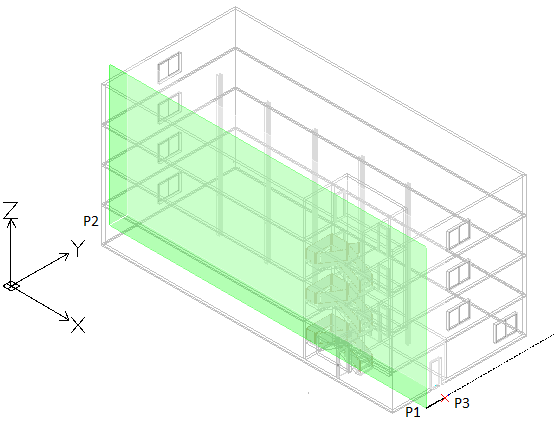

在圖面中，將剖切平面預覽移動到想要的位置，然後按一下即可指定割面線的起點 (P1)。
指定割面線的第二個點 (P2)。
指定修剪方塊深度 (P3) 的點或值。
在指令視窗中，指定剖面的名稱並按 Enter 鍵。
剖面會顯示在 BIM 導覽的剖面分支中。

*******注意：按一下 BIM 導覽中工程圖清單所列出工程圖右側的隔離顯示 ，即會在圖面中顯示工程圖。第二次按此按鈕可隱藏工程圖，並返回 3D 模型視圖。

若要從 BIM 模型產生立面：

在圖面中，設定適合的 3D 視圖。使用 Views 指令。
執行下列動作之一：
- 在功能區上，按一下 BIM > 工程圖 > 立面。
- 鍵入 BIMSection 並指定立面選項。
剖切平面已附加至指標。

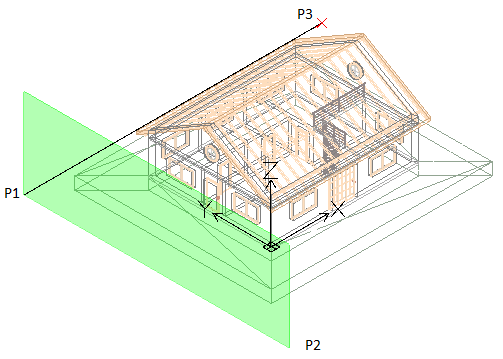

在圖面中，將剖切平面預覽移動到想要的位置，然後按一下即可指定立面線的起點 (P1)。
指定立面線的第二個點 (P2)。
指定修剪方塊寬度 (P3) 的點或值。
在指令視窗中，指定立面的名稱並按 Enter 鍵。
立面會顯示在 BIM 導覽的立面分支中。

存取方式

指令：BIMSection

功能區：BIM > 剖面
