构造二维螺线和三维螺旋线¶

使用**螺旋线**命令构造二维螺线和三维螺旋线。

螺线和螺旋线是他们自己的对象。您可以将二维螺线和三维螺旋线作为路径创建螺纹线、弹簧和旋转楼梯。例如，您可以沿螺旋线扫略 2D 对象，并创建螺纹螺栓。

您可以创建以下实体：

二维螺旋线
锥形三维螺旋线
圆柱形三维螺旋线

您将绕定义三维螺旋线位置的轴创建三维螺旋线。您将通过指定两点（底面中心点和顶面中心点）或指定底面中心点和高度定义轴。螺旋线的轴可以垂直或倾斜。

创建螺旋线后，您可以使用对象夹点或**属性**调色板进行修改。请参见`修改二维螺线和三维螺旋线 <#ModifyingHelix>`_。

螺旋参数

要绘制螺旋线，请指定以下参数：

轴位置。定义螺旋线的位置。定义轴的底面中心点和端点。
底面半径或底面直径。通过指定底面半径或直径定义螺旋线底面（从顶面可看到由螺旋线生成的圆）。
顶面半径或顶面直径。通过顶面半径或直径定义螺旋线顶面的圆。底面和顶面的半径或直径不能为零。
- 要创建圆柱螺旋线，请为底部半径（或直径）和顶部半径（或直径）指定相同的值。
- 要创建圆锥螺旋线，为底面半径（或直径）和顶面半径（或直径）指定不同的值。

高度。定义螺旋线高度和沿 Z 轴的方向。
- 正值。向 Z 轴的正方向创建螺旋线（螺线）。
- 0（零）。创建二维螺线。
- 负值。向 Z 轴的负方向创建螺旋线（螺线）。
旋转。为螺旋线指定转数。指定高度后，此命令将绘制均匀分布的指定转数。
螺距。指定两次旋转之间的距离（沿螺旋线的轴测量）。如果您指定螺距，将自动计算转数。螺距越高，则转数越低。
方向。定义螺旋线扭转的方向：顺时针 (CW) 或逆时针 (CCW)。

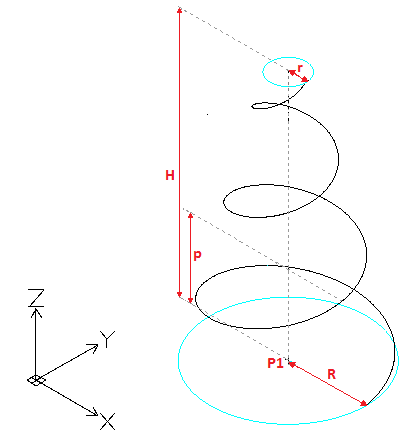

command_helix_parameters

P1 - Axis position
R - Base radius
r - Top radius
H - Height
p - Pitch

转数 = 3

创建方法

您可以通过指定以下参数创建三维螺旋线：

高度（其他参数有默认值）
转数和高度。转数是在指定高度内以相等距离创建的。
螺距和高度。将自动计算转数。
螺旋线的螺距和转数。将自动计算高度。

要构造二维螺线：

请执行以下操作之一：
- 在功能区上，单击**主页 > 绘制 > 螺旋线**。
- 在菜单上，单击**绘制 > 螺旋线**。
- 键入 Helix。

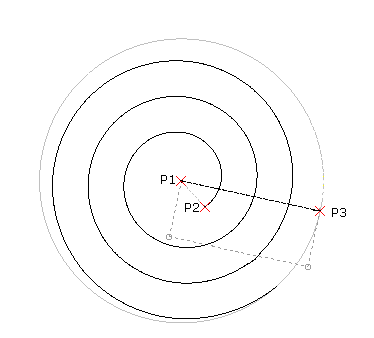

在图形区域中，指定底面中心点 (P1) 以定义二维螺线位置。
请执行以下操作之一：
- 指定一点 (P2) 以定义底面半径。

  此点将定义起点。

  - 或者 -

  执行以下操作：
  1. Type a value to define the base radius.
  2. 指定起始角度。
- 指定**直径**选项并执行以下操作：
  1. 指定基准直径。
  2. Specify the 2D spiral start point or type the start angle value.

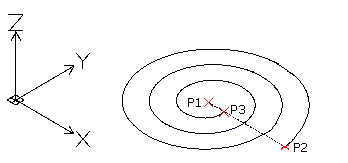

指定顶面半径 (P3)。

- 或者 -

指定**直径**选项并指定顶面直径。
根据需要指定**方向**和**旋转**选项。请参见`螺旋线参数 <#HelixParameters>`_。

例如，指定转数为 5。
指定螺旋线的高度为 0。

创建螺线后，您可以使用对象夹点或**属性**调色板进行修改。请参见`修改二维螺线和三维螺旋线 <#ModifyingHelix>`_。

要构造三维螺旋线：

请执行以下操作之一：
- 在功能区上，单击**主页 > 绘制 > 螺旋线**。
- 在菜单上，单击**绘制 > 螺旋线**。
- 键入 Helix。
在图形区域中，指定底面中心点 (P1) 以定义螺旋线位置。
请执行以下操作之一：

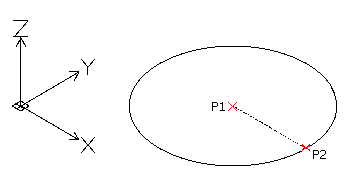

- 指定一点 (P2) 以定义底面半径。

  此点将定义螺旋线的起点。

  - 或者 -
- 执行以下操作：
  1. Type a value to define the base radius.
  2. 指定起始角度。
- 或者 -
指定**直径**选项并执行以下操作：
1. 指定基准直径。
2. Specify the helix start point or type the start angle value.
指定顶面半径 (P3)。

- 或者 -

指定**直径**选项并指定顶面直径。

注意：顶面半径（或直径）的默认值始终为底面半径（或直径）的值。使用顶面半径（或直径）的默认值创建 3D 圆柱螺旋线。

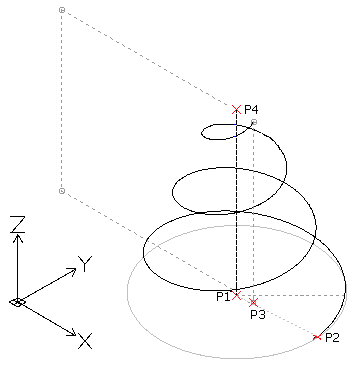

指定螺旋线的`高度 <#HelixHeight>`_ (P4)。

- 或者 -

根据需要使用以下选项。请参见`螺旋线参数 <#HelixParameters>`_。

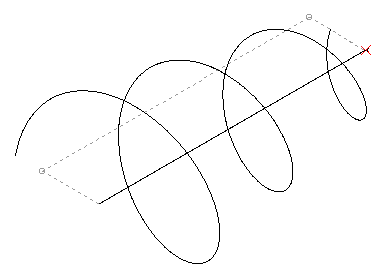

- 轴端点。指定螺旋线轴的终点。端点定义轴的长度和螺旋线的方向。

  提示：您可以在 3D 环境中的任何位置指定轴的端点。使用此选项可以倾斜绘制螺旋线。
- 方向。指定螺旋线扭转的方向。
- 螺距。指定螺旋线两次旋转之间的距离。
- 旋转圈数。指定螺旋线的旋转圈数。
按 Enter。

创建螺旋线后，您可以使用对象夹点或**属性**调色板对其进行修改。请参见`修改二维螺线和三维螺旋线 <#ModifyingHelix>`_。
