构造样条曲线¶
使用 Spline 命令创建打开或闭合样条线。样条线是拟合到一组点的平滑曲线。
您创建的样条线称为非均匀合理 B 样条线 (NURBS)。
使用拟合点或控制顶点来定义样条线。因此，可以使用该命令应用两种方法：
拟合点方法。拟合点与样条曲线重合。您可以在指定的公差值内将样条曲线拟合到指定点。
控制顶点方法。控制顶点 (CV) 定义了控制框架。控制框架提供了一种有效的样条线成形方法。
根据所选的方法，命令提示符不同。
以下过程描述了特定的命令顺序：
不应用特定选项创建样条曲线
无论您选择何种方法，以下命令顺序都有效。
要构造样条线：
请执行以下操作之一：
在菜单上，单击**绘制 > 样条线**。
在功能区上，单击**主页 > 绘制 > 样条线**。
在命令提示符中键入 Spline。
在图形区域中，指定样条曲线的起始点。
指定连续点以继续样条曲线。
使用**撤消**选项取消上一个点规格。
请执行以下操作之一：

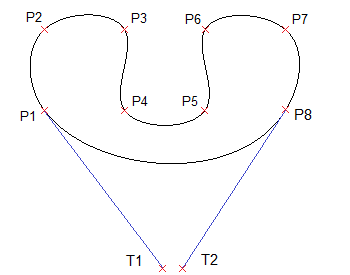

指定**闭合**以闭合样条线。这将结束命令。
当应用“拟合点”方法时，指定样条线的闭合相切。

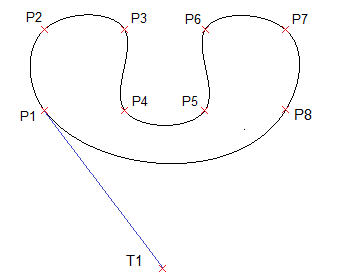

应用拟合点方法时，按 Enter 指定样条线的**起点切线**，然后指定**终点切线**以完成样条线。
应用“控制顶点”方法时，按 Enter 键退出命令。样条曲线保持打开状态。

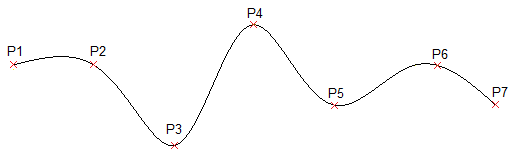

使用拟合点创建样条曲线
使用拟合点方法运行 Spline 命令可创建 3 度（立方）B 样条线。指定样条线通过的控制点。
要使用拟合点构造样条线：
运行 Spline 命令。
指定**方法**选项，然后指定**拟合**。
除非您进行更改，否则拟合点方法是默认方法。
请执行以下操作之一：
在图形区域中，指定样条曲线的起始拟合点。
指定选项：
结点。指定结点计算方法。
该选项仅在**拟合**方法处于激活状态时才可用。
弦。设置连接每个零部件曲线的结点，使其与每个关联的拟合点对之间的距离成比例。这种类型的结点参数化称为弦长方法。**弦**是默认选项。
平方根。设置连接每个零部件曲线的结点，使其与每个关联的拟合点对之间的距离的平方根成比例。这种类型的结点参数化称为向心方法。
统一。设置每个零部件曲线的结点距离，使其相等（无论拟合点的距离如何）。这种类型的结点参数化称为等距方法。
设置选项后，指定样条线的起点。
对象。将 2D 或 3D 二次或立方样条线拟合多段线转换为等效的样条线并结束命令。
指定下一个拟合点。
请执行以下操作之一：
指定连续拟合点以继续样条线。
指定选项：
拟合公差。指定样条线与其拟合点的匹配程度。
将拟合公差设置为零将迫使样条线穿过拟合点（默认）。如果值大于零，样条线将从拟合点进一步移开。
拟合公差值将应用到所有拟合点，直到您更改它。
撤消。取消上一个点规格。
关闭。闭合样条曲线并结束命令。
按 Enter 指定样条线的**起点切线**，然后指定**终点切线**以完成样条线。
这些点规格决定了样条线起点和终点上的相切条件。与样条线相切的直线从样条线的起点和终点动态显示。

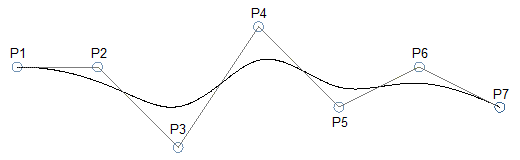

使用控制顶点创建样条曲线
使用控制顶点方法运行 Spline 命令可创建 1 度（线性）、2 度（平方）、3 度（立方）等多达 5 度的样条线。指定控制点，而不是样条线通过的点。
要使用控制顶点构造样条线：
运行 Spline 命令。
指定**方法**选项，然后指定**控制顶点 (CV)**。
请执行以下操作之一：
指定样条曲线的起始控制点。
指定选项：
阶数。指定后续样条曲线构造的阶数。
默认值为 3，对应 3 度（立方）样条线。指定介于 1 和 5 之间的值。
设置选项后，指定样条线的起点。
对象。将 2D 或 3D 二次或立方样条线拟合多段线转换为等效的样条线并结束命令。
设置选项后，指定样条线的起点。
指定下一个控制顶点。
请执行以下操作之一：
在图形区域中，指定连续点以继续样条曲线。
根据需要指定以下选项：
撤消。取消上一个点规格。
关闭。闭合样条曲线并结束命令。
访问方式
命令：样条曲线
菜单：绘制 > 样条线
工具调色板: 绘制 > Spline Fit, Spline CV
功能区：常用 > 绘图 > (浮动) 拟合样条曲线
