将 BIM 工程图分割到多张图纸

当处理较大的 BIM 项目时，从 BIM 模型创建的截面、计划或标高可能太大，无法适合单张图纸。此外，工程图可能比图纸大小大得多。

在这种情况下，一个可能的解决方案是将工程图分割成矩形部分，并以合适的比例在单独的图纸上显示每个部分。打印后，匹配打印的视图排列可形成主工程图。

BIMSplitDrawing 命令使您可以将工程图的指定区域分割成多个相等的裁剪排列。

在主视图中指定的裁剪排列会生成一组所谓的*从属视图*。从属视图提供主视图中对应裁剪排列的精确副本。

在 **BIM 导航器**中，从属视图在主视图下分组进行显示。

通过 BIM 导航器，您可以执行以下操作：

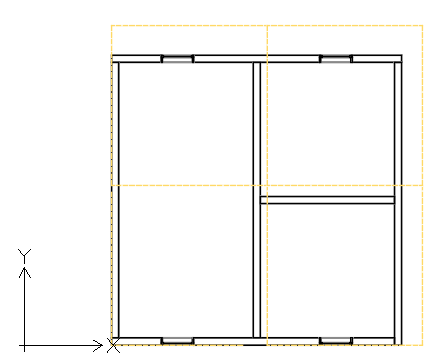

• 显示每个依赖视图的裁剪图块。在图形区域中，对应的裁剪图块以虚线显示。

• 删除从属视图。您可以一次删除所有从属视图或是逐个删除。

使用 BIM 模型的基本工作流程包括以下步骤：

1. 准备要拆分的视图。

   添加所有必要信息。计划要分割的区域的大小和裁剪排列的大小。排列的大小应根据图纸格式确定。例如，要在 A3 图纸上打印工程图，裁剪排列应适合 A3。

2. 定义要分割的区域。

   在主工程图上，指定两个对角以定义矩形区域。

3. 定义裁剪瓦片。

   定义与工程图的每个部分相对应的裁剪排列，以在从属视图中显示。您可以按以下方式分割工程图

   • 基于模板（可用图纸格式）

   • 基于定义的矩形区域

4. 创建用于放置从属视图的图纸

5. 将每个从属视图放置在单独的图纸上。

要将 BIM 工程图分割为矩形裁剪排列：

在开始之前，备份要分割的工程图。

1. 在 **BIM 导航器**中，选择要分割的工程图。

   注意：您无法分割已分割的工程图。要修改裁剪排列，请删除所有从属视图并再次分割工程图。

2. 请执行以下操作之一：

   • 在功能区上，单击 BIM > 工程图 > 分割图形。

   • 在菜单上，单击 BIM > 工程图 > 分割图形。

   • 键入 BIMSplitDrawing。

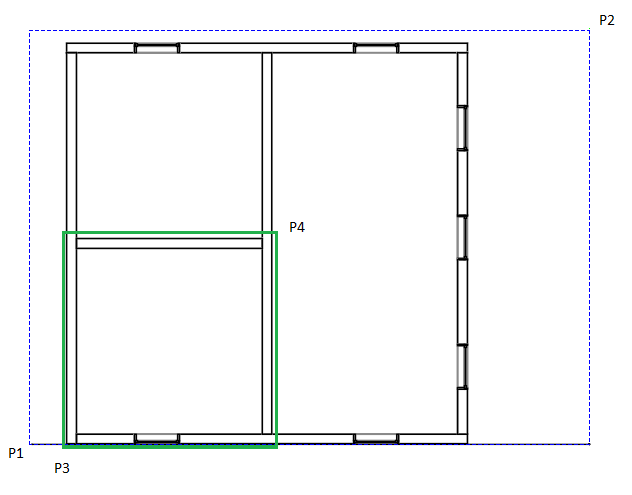

3. 在图形区域中，指定要分割的工程图区域的第一个角 (P1)。

4. 指定要分割的工程图区域的对角 (P2)。

5. 指定排列的第一个角 (P3)。

6. 指定平铺的对角点 (P4)。

7. 指定开始分割矩形工程图区域的点。例如 P3。

8. 如有必要，请指定水平和垂直重叠。

访问方式

命令：BIMSplitDrawing

菜单：BIM > 工程图 > 分割图形

功能区：BIM > 工程图 > 分割图形
