应用旋转活动

使用**旋转**活动来旋转选择集中的对象。

您只能将**旋转**活动应用于**旋转**元素。

注意：在图块定义期间，您可以选择任意点作为旋转基点。

旋转活动基点

您可以指定旋转活动的基点是与旋转元素的主要点重合还是作为独立点。

**基点类型**属性指定基点的类型：

• 依赖。旋转活动的基点是旋转元素的主点。选定集中的实体围绕旋转元素的主点旋转。移动旋转元素的主点，会改变旋转基点的位置。依赖基点没有夹点。

• 独立。允许您通过在 CustomBlock 参照中拾取一个固定位置来指定一个独立的基点。使用夹点更改基点位置。

示例

以下图块代表一张桌子和六把椅子。图块定义包含旋转元素和旋转活动。旋转元素主要点位于桌子的中心。

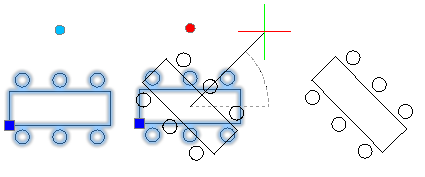

• 如果基础类型为**依赖**，则旋转活动会围绕表格中心旋转实体。

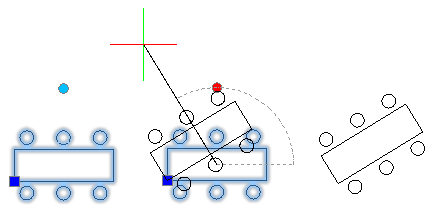

• 如果基准类型为**独立**，且独立基点为桌子的左下角。因此，桌子和椅子绕左下角旋转。

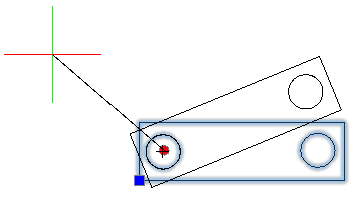

要将旋转动应用到自定义图块定义中：

1. 在图块编辑器中，在命令提示符处键入 CBActivityTool。

2. 指定**旋转**选项。

3. 在图形区域中，指定要与活动关联的旋转元素。

4. 选择要与活动关联的对象，然后按 Enter 键。

   活动图标将显示在指定的元素上。
