调整标注间距

使用 SpaceDimension 命令可以调整重叠或不等距的平行线性标注或同心角度标注之间的间距。您可以自动调整平行线性标注和角度标注的间隔，也可以按指定距离调整间隔。

该命令在指定的标注之间应用相等的间距。

您可以通过将间距值设置为0来对齐一系列线性或角度尺寸。

调整标注之间的间距：

1. 请执行以下操作之一：

   • 在功能区上，单击**注释 > 标注 > 调整间距**。

   • 在菜单上，单击**标注 > 调整间距**。

   • 键入 SpaceDimension。

2. 在图形区域中，指定用作基准尺寸的尺寸。

3. 指定间距值，然后按 Enter 键。

4. 请执行以下操作之一：

   • 指定**自动**选项，然后按 Enter 键。

     指定的标注根据选定基准标注的样式中指定的文本高度等距分布。距离是标注文本高度的两倍。

   • 指定要间隔的标注，然后按 Enter 键。

     指定尺寸按指定距离等间距分布。

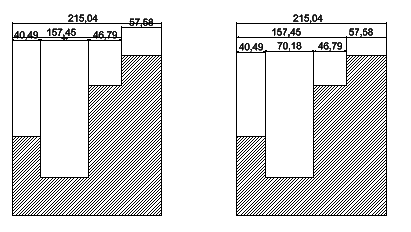

示例：

访问方式

命令： SpaceDimension

功能区：批注 > 标注 > 调整间距

菜单：标注 > 调整间距
