使用图纸上的视口¶
Viewport 命令可创建和控制图纸上的多个排列视图，称为视口。
使用以下方法创建非矩形视口：
将一个闭合实体（例如圆、椭圆、样条曲线、面域或闭合多段线）转换为一个视口。
以绘制多段线的方式绘制视口边界。

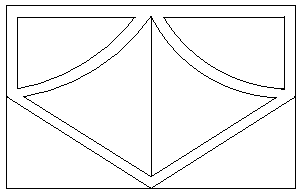

您可以组合不同形状的视口，以在图纸中创建各种视口配置。
示例：
图纸上的视口与模型工作区中使用 ViewTiles 命令创建的视图排列不同。
您可以创建、擦除、移动、复制、缩放和拉伸图纸上的视口。
无法在 Model 选项卡中使用 Viewport 命令。
要激活图纸：
单击图纸选项卡（如果**模型**选项卡处于激活状态）。
要创建矩形视口：
单击 视图 > 视图平铺 > 单一平铺 （或输入 Viewport）
在图形区域中单击以设置第一个和第二个视口角。
要创建两个、三个或四个矩形视口：
单击 "视图 > 视口平铺"（或键入 "视口"）。
根据要添加到当前图纸的视口数量指定 2、3 或 4 选项。
指定排列的选项（例如，水平**或**垂直）。
2 个视口：
3 个视口：
4 个视口：
在图形区域单击或键入值以设置视口的各角，或指定**拟合**选项。
要创建将工作表填充到可打印区域边缘的视口，请执行以下操作：
键入**视口**。
指定**拟合**选项。
当可打印区域关闭时，视口适应整个工作表。
要将闭合的多段线、圆、椭圆、闭合的样条曲线或区域转换为非矩形视口：
单击 "视图 > 视口平铺"（或键入 "视口"）。
指定 实体视口 选项。
在图形区域中，选择要转换为视口的对象。
要创建具有多边形边界的非矩形视口：
**多边形**选项可让您绘制用于定义视口边界的不规则形状。
单击 "视图 > 视口平铺"（或键入 "视口"）。
指定**多边形视口**选项。
在图形区域中单击以设置用于定义边界的第一个点。
定义边界的其余部分。请执行以下操作之一：
在图形区域中单击以指定其他点。
指定**圆弧**选项。按照提示为视口边界创建圆弧段。用于创建圆弧段的选项与 PolyLine 命令的选项类似。
指定**长度**选项。按照提示以与上一个线段相同的角度创建指定长度的线段。此选项对于附加与上一个圆弧段相切的指定长度的直线分段很有用。
指定**关闭**选项以关闭边界。
指定**撤销**选项以在创建视口边界期间撤消最近的线段。
要打开视口：
键入**视口**。
指定**打开**选项。
在图形区域中，选择要打开的视口。
模型显示在所选视口中。
要关闭视口：
键入**视口**。
指定**关闭**选项。
在图形区域中，选择要关闭的视口。
模型不会显示在所选视口中。
要设置视口打印选项：
键入**视口**。
指定**已着色视图**选项。
指定一个选项：
当前显示。打印屏幕上显示的视口。
隐藏。打印已移除隐藏线的视口。
已渲染。打印已渲染的视口。
线架图。将视口打印为线架图。
在图形区域中，选择应该应用设置的视口。
要锁定或解锁视口：
当您在模型工作区的锁定视口中操作时，**锁定**选项可防止更改缩放比例因子。
键入**视口**。
指定**锁定**选项。
指定**打开**以锁定，指定**关闭**以解锁。
在图形区域中，选择应该应用设置的视口。
要恢复使用 Viewport 命令保存的视口配置，请执行以下操作：
键入**视口**。
指定**恢复**选项。
请执行以下操作之一：
输入要恢复的视口配置名称。
指定 ? 选项以列出视口配置。
指定**当前模型配置**选项。
要使一个纸张视区中的视图与另一个视区中的视图对齐：
激活:ref:图纸 <english_english_html_hlpid_file_layout>`选项卡和:ref:`图纸工作区 <english_english_html_hlpid_view_pspace>。
请执行以下操作之一：
单击**视图 > 视图排列 > 水平**或**视图 > 视图排列 > 竖直**（或者键入**视口**）。
在菜单中，点击**视图 > 视图平铺 > 垂直对齐**。
在命令提示符处输入 Viewport。
指定**对齐**选项。
指定**水平**或**竖直**对齐模式。
在视口区域中，指定对齐的基点。
在另一个视区区域中，指定要将在第 5 步中确定的视区与之对齐的点。
这样，在第 5 步中确定的视区便会与该点水平或垂直对齐。
访问方式
命令: 视口
菜单: 视图 > 视图平铺
