Používání aktivit

Aktivity jsou asociovány s prvky a definují, jak se entity definice vlastního bloku mění při manipulaci s odkazy ve výkresu.

Při přidávání aktivity do definice vlastního bloku potřebujete určit následující:

• Prvek, na který chcete použít aktivitu

  Poznámka: Aktivity je možné aplikovat pouze na prvky. Aktivity nelze aplikovat na entity vlastních bloků.

• Hlavní bod určeného prvku

  Hlavní bod umožňuje manipulovat s referencí bloku.

• Sada výběru

  Sada výběru sestává z entit, které se přesouvají nebo mění, když dochází k aktivitě v referenci bloku.

Aktivity zobrazí svou ikonu a tuto ikonu šroubu . Kliknutím na ikonu aktivity se zobrazí sada výběru.

U prvků, které nemají připojené aktivity, se zobrazuje tato ikona . Dvojitým kliknutím na výstražnou ikonu se zobrazí aktivity, které můžete připojit k prvku.

Použijte příkaz CBActivityIcon k zobrazení nebo skrytí ikon aktivit v Editoru bloků. Viz Zapnutí a vypnutí ikon aktivit.

Na jeden prvek je možné použít více aktivit. Software seskupí všechny aktivity do panelu nástrojů Aktivita.

Když najedete kurzorem myši nad ikonu aktivity, zvýrazní se následující:

• Související prvek

• Bod uchopení prvku, který umožňuje provést aktivitu

• Rámeček protažení (pouze pro aktivity protažení). V referenci bloku má přesunutí bodu uchopení vliv pouze na entity v rámečku protažení.

Poznámka: Ikona aktivity se nezobrazuje v referenci bloku.

Příklad:

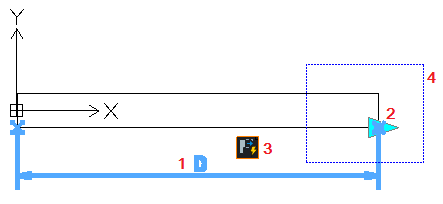

Přejetí myší nad aktivitou Stretch zvýrazní následující:

Linear element Element grip point that lets you perform the activity Activity icon (in this example, Stretch) Natáhnout rám

Software seskupí aktivity do prvků, které je mohou používat.

Aktivity Editoru bloků a asociované prvky:

Aktivita	Ikona	Transformace	Dostupné prvky
Přesunout		Použije překlad	Bodový, Lineární, Polární, XY
Měřítko		Použije škálování	Lineární, Polární, XY
Protáhnout		Protáhne entity s využitím bodů protažení ze zadané oblasti	Bodový, Lineární, Polární, XY
Polární protažení		Aplikuje protažení a otočení	Polární
Otočit		Aplikuje otočení	Otáčení
Zrcadlit		Aplikuje transformaci zrcadlení	Zrcadlit
Pole		Vytvoří entity ve směrech prvků s určeným odsazením. Pro prvek XY pole používá směry X a Y.	Lineární, Polární, XY
Tabulka		Aplikuje sadu hodnot na jiné prvky	Tabulka
