Přidávání omezení do vlastních bloků¶
V rámci vlastního bloku můžete při jeho úpravách použít omezení a zachovat tak určité geometrické vztahy a rozměry.
Geometrická omezení určují vztah mezi entitami definice vlastního bloku. Můžete například určit, že dvě kružnice budou vždy soustředné nebo že strana mnohoúhelníku bude vždy vodorovná.
Rozměrová omezení umožňují ovládat velikost entit vlastního bloku. Můžete například definovat takové omezení, aby zůstala zachována délka úseku polygonu.
Parametry rozměrových omezení
Rozměrová omezení v editoru bloků se nazývají parametry omezení.
Parametry omezení umožňují používat vlastní body uchopení a uživatelské vlastnosti vlastního bloku. Pomocí parametrů omezení je možné ovládat hodnoty vzdálenosti, délky, průměru, poloměru a úhlu entit v rámci vlastního bloku. Při změně parametrů omezení se změní i rozměry příslušných entit.
Dále můžete definovat matematické výrazy, které určují vztahy mezi parametry omezení. Například můžete určit, že průměr kružnice bude vždy roven polovině délky jiné entity.
V definicích vlastních bloků můžete používat jak rozměrová omezení, tak parametry omezení. Můžete také převést stávající rozměrová omezení na parametry omezení.
V Editoru bloků jsou nástroje pro přidávání parametrů omezení seskupeny na panelu Rozměrové na záložce Upravit blok v pásu karet.
Pomocí příkazu CBCElement můžete přidat parametr rozměrového omezení k entitě v definici vlastního bloku. Tyto možnosti odpovídají možnostem jednotlivých příkazů pro prvky v Editoru bloků (panel Rozměrové).

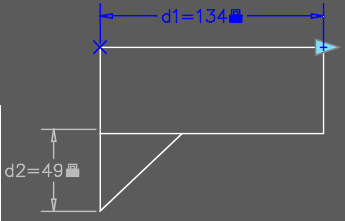

Příklad:
d1 je parametr rozměrového omezení
d2 je rozměrové omezení
Uživatelské parametry ve vlastních blocích
Uživatelské parametry umožňují definovat vlastní vlastnosti reference bloku, které lze upravovat. Pokud dojde ke změně některého uživatelského parametru, bloky se automaticky aktualizují.
Paleta Parametry v Editoru bloků obsahuje následující položky:
Parametry akce
Parametry rozměrového omezení
Uživatelské parametry
Atributy
Převod rozměrových omezení na parametr rozměrového omezení provedete takto:
Vyberte v Editoru bloků rozměrové omezení.
Klikněte na pásu karet na nabídku Upravit blok > Rozměrové > Převést.
Na paletě Parametry se zadané rozměrové omezení přesune do části Rozměrové parametry.
