Úpravy komplexních čar pomocí běžných příkazů pro úpravy

Komplexní čáry se skládají ze 2 až 16 rovnoběžných lineárních entit, které se vytváří jako jeden objekt.

Můžete upravit RichLines:

  • Pomocí běžných příkazů pro úpravy, například Oříznout, Prodloužit a PowerTrim

  • Pomocí příkazu pro úpravy komplexní čáry EditRichLine

  • Pomocí nástroje RichLineStyles

Mezi možnosti pro úpravy komplexní čáry patří:

  • Přidávání a odstraňování vrcholů

  • Upravit rohové spoje

  • Změna stylu průsečíku

  • Rozdělení a spojení

Oříznutí a prodloužení komplexních čar

Komplexní čáry můžete zkrátit nebo prodloužit, aby se dotýkali hran nebo jiných entit.

Při ořezávání komplexních čar musí entita řezné hrany protínat všechny čáry komplexní čáry. V opačném případě příkaz nemá žádný vliv.

Příklad:

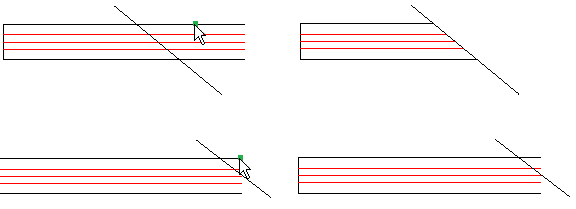

Ořezávání RichLine

ex_trim_richlines_01

Výběry ukazatele se zobrazují nalevo. Výsledek se nachází vpravo.

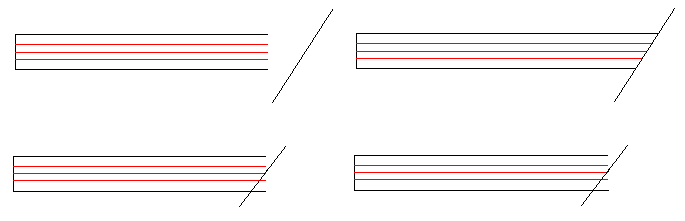

Při prodlužování komplexních čar nesmí hraniční hrana protínat všechny čáry komplexní čáry. Jinak nemá příkaz žádný vliv.

Příklad:

ex_extend_richlines_01

Ořezávání RichLines na RichLines

Komplexní čáry můžete zkrátit pomocí komplexní čáry jako řezné hrany. Tento příkaz ořízne komplexní čáru na první protínající čáře komplexní čáry použité jako řezná hrana.

K dispozici jsou následující možnosti průsečíku:

  • Zavřený

  • Open

  • Sloučeno

tip Můžete použít příkaz Trim k vyčištění křížových průsečíků RichLines.

Příklad:

Protínající se RichLines

ex_richlines_cross

Zavřený

Open

Sloučeno

ex_trim_closed

ex_trim_open

ex_trim_merged

Rozšíření RichLines na RichLines

K prodloužení komplexních čar, aby se dotkly jiné komplexní čáry, můžete použít příkaz Prodloužit. Tento příkaz prodlouží komplexní čáru k první protínající čáře komplexní čáry použité jako hraniční hrana.

K dispozici jsou následující možnosti průsečíku:

  • Zavřený

  • Open

  • Sloučeno

Příklad:

RichLine pro rozšíření na jiný RichLine jako hraniční okraj

ex_richlines_extend

Zavřený

Open

Sloučeno

ex_trim_closed

ex_trim_open

ex_trim_merged

Oříznutí a prodloužení komplexních čar pomocí funkce PowerTrim

Komplexní čáry můžete zkrátit nebo prodloužit, aby se dotýkali hran nebo jiných entit, pomocí příkazu PowerTrim.

Při ořezávání komplexních čar pomocí příkazu PowerTrim, musí trasa protínat všechny čáry komplexní čáry. V opačném případě příkaz nemá žádný vliv.

Když ořezáváte komplexní čáru jako řeznou hranu, příkaz ořízne entity na první protínající čáře komplexní čáry jako řezné hrany.

Při ořezávání komplexních čar pomocí komplexních čar jako řezných hran, jsou k dispozici jsou následující možnosti průsečíku:

  • Zavřený

  • Open

  • Sloučeno
