úprava vzdálenosti mezi kótami

Pomocí příkazu SpaceDimension můžete upravit prostor mezi rovnoběžnými lineárními nebo soustřednými úhlovými kótami, které se překrývají nebo nejsou rovnoměrně rozmístěny. Mezi rovnoběžnými lineárními a úhlovými kótami můžete nastavit automatickou rozteč v určité vzdálenosti.

Příkaz použije stejnou rozteč mezi určenými kótami.

Můžete zarovnat řadu lineárních nebo úhlových kót použitím hodnoty rozestupu 0.

Postup úpravy rozteče mezi kótami:

1. Proveďte jednu z následujících operací:

   • Klikněte na pásu karet na možnost Popis >Kóty > Upravit prostor.

   • V nabídce klikněte na možnost Kóta > Upravit prostor.

   • Zadejte příkaz SpaceDimension.

2. V grafické ploše určete kótu, která se má použít jako základní kóta.

3. Určete kóty, kde má být nastavena rozteč, a stiskněte klávesu Enter.

4. Proveďte jednu z následujících operací:

   • Zadejte možnost Automaticky a stiskněte klávesu Enter.

     Určené kóty se rovnoměrně rozmístí podle výšky textu určené ve stylu kóty vybrané základní kóty. Vzdálenost je dvojnásobkem výšky textu kóty.

   • Určete hodnotu rozteče a stiskněte klávesu Enter.

     Určené kóty se rovnoměrně rozmístí v určené vzdálenosti.

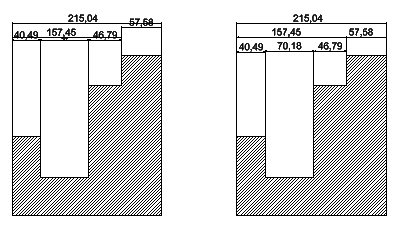

Příklad:

Přístup

Příkaz: SpaceDimension

Pás karet: Popis >Kóty > Upravit prostor

Nabídka: Kóta > Upravit prostor

Nadřazené téma

úpravy existujících kót
