O vytváření šrafování, výplní a přechodů¶
Šrafování výkresu pomáhá objasnit jeho význam a odlišit materiály a oblasti. Některé aplikace pro kreslení vyžadují pole šrafování, které mohou zvýšit jednoznačnost a čitelnost výkresu. Bývá tomu tak například v technických výkresech.
Pomocí polí můžete vyplňovat uzavřenou oblast nebo určené entity plnou barvou nebo barevným přechodem. Stejně jako šrafy přidávají barevné výplně smysl do výkresu a pomáhají odlišit materiály a plochy.
Toto téma obsahuje:
Přidávání šraf, výplní a přechodů
Šrafování a výplně můžete přidat pomocí následujících příkazů:
Vyšrafovat – Vyplní uzavřenou oblast nebo vybrané entity se šrafováním.
-Vyšrafovat – Jedná se o variantu příkazu Hatch pro příkazové okno.
FillArea – Vyplní uzavřenou oblast nebo určené entity plnou barvou nebo barevným přechodem.
Výběr polí šrafování a výplní
Oblasti můžete vyšrafovat pomocí různých vzorů šrafování nebo vyplnit určenou barvou.
K dispozici jsou následující možnosti šrafování:
Předdefinované vzory: Vzory, která odpovídají normám ISO a ANSI, a dále pole, která se běžně používají v konkrétních průmyslových odvětvích
Uživatelské vzory: Vzory vytvořené uživateli.
Vlastní vzory: Vzory určené zadanými hodnotami parametrů Úhel a Rozteč.
Jednoduchá šrafura: Vyplní ohraničenou oblast aktuální barvou.
Barevný přechod: Vyplňte ohraničenou oblast barevným přechodem. K dispozici jsou různé barevné přechody.
Dále můžete vytvořit šrafování se stejnými vlastnostmi, jako má nějaké existující šrafování. Viz Nastavení možností chování pro ohraničení výplně a šrafování.
Poznámka: S použitím příkazu MirrorHatch můžete určit, zda se odráží šrafy a přechodové výplně nebo se má zachovat jejich směr pole, když se použijí příkazy Zrcadlit a Obrátit.
Určení počátečního bodu šrafování
Ve výchozím nastavení platí, že když šrafujete uzavřenou oblast, začíná vzor šrafování na počátku výkresu. Výsledkem je, že se složitější vzory šrafování nemusí s ohraničením nebo s jiným šrafováním správně zarovnat.
Pokud určíte jiný počáteční bod na vhodném místě, software vykreslí šrafování od určeného bodu. Například můžete zarovnat sousední vzory šrafování tak, aby byly sladěny, nebo použít nějaký vzor šrafování přes jiný vzor šrafování tak, že určíte vhodné počáteční body pro šrafování.
Můžete definovat počáteční bod šrafování:
Na počátku aktuálního výkresu (výchozí)
Na určeném místě v rámci ohraničení nebo mimo něj
V rohovém bodu ohraničení
Určení ohraničení
Ohraničení je sada entit, jež formuje uzavřenou oblast. Entity, které nejsou součástí ohraničení, se ignorují.
Ohraničení se dá definovat několika způsoby:
Výběr sady entit, která definuje uzavřenou oblast.
Určení bodu v rámci uzavřené oblasti: Chcete-li vytvořit entitu ohraničení, potřebujete alespoň jeden bod uvnitř uzavřené oblasti. Chcete-li vytvořit jiné entity ohraničení, určete další vnitřní body.
Ohraničení lze kreslit podobně jako křivku. (pouze příkaz -Vyšrafovat)
Ohraničení mohou zahrnovat uzavřené vnitřní oblasti, které lze vyšrafovat, či nikoli. Vnitřní oblasti jsou vnitřní uzavřené oblasti, které se celé nachází uvnitř ohraničené oblasti.
Poznámka: Pokud oblast není zcela uzavřená, nelze určit hranici šrafování. Můžete však definovat toleranci mezery, aby příkaz ignoroval mezery menší než definovaná hodnota, považoval hranici za uzavřenou a vytvořil šrafování.
Další možnosti vám umožňují zpracovávat oblasti, které nejsou uzavřenými a vnitřními oblastmi. Viz Nastavení dalších možností šraf a přechodových výplní.
Detekce ohraničení ve složitých výkresech
Ve velkém výkresu můžete optimalizovat detekci ohraničení zadáním sady entit, které se mají analyzovat, když se zadává ohraničení pomocí výběru interního bodu.
Pokud chcete určit sadu entit, musíte definovat tzv. skupinu entit, který může obsahovat:
Určené entity na grafické ploše
Všechny viditelné entity z aktuálního výřezu
Určete sadu entit, která se má analyzovat při určování ohraničení pomocí interního bodu. Viz Nastavení dalších možností šraf a přechodových výplní.
Úprava šrafování
Ve výchozím nastavení jsou šrafy propojeny se svým ohraničením. Můžete upravit tvar šrafy editací bodů úchytu ohraničení šrafy. Změna tvaru ohraničení automaticky aktualizuje tvar šrafy.
Pokud deaktivujete propojení mezi šrafováním a hranicí, můžete přímo upravovat tvar šrafování podle nové konfigurace hranice pomocí úchopových bodů šrafování. Při najetí na úchopový bod u neasociativního šrafovacího objektu se zobrazí nabídka s možnostmi úprav podle typu specifikovaného úchopového bodu. Například u lineárního segmentu můžete zvolit převod segmentu na oblouk nebo přidání vrcholu.
Použijte tuto metodu k úpravě šrafování, jehož původní hranice byla odstraněna nebo přesunuta, aby vyplnila nový uzavřený obrys, jako jsou PolyLines, Čáry, Oblasti, Spline, Kruhy, Elipsy.
Poznámka: Možnost Zachovat vztah mezi šrafou a hranicí na stránce Uživatelské předvolby v dialogovém okně Možnosti ovládá propojení mezi šrafou a hranicí. Poté můžete přímo upravovat tvar šrafy podle nové konfigurace hranice pomocí úchopových bodů šrafy.
Chcete-li upravit šrafování podle existující hranice:
Před zahájením: Deaktivujte možnost Zachovat vztah mezi šrafováním a hranicí na stránce Uživatelské preference v dialogovém okně Možnosti.
V grafické oblasti určete šrafování, které chcete upravit.
Všechny úchopové body jsou zobrazeny.
Klikněte pravým tlačítkem myši na bod úchopu a z kontextové nabídky zadejte možnost úpravy vrcholu.
Poznámka: Podle určeného bodu úchopu se možnosti v menu mohou lišit.
Roztáhnout. Přesune šrafování na určené místo.
Vložit vrchol. Vloží další vrchol do středu následujícího segmentu.
Převést na oblouk / Převést na čáru. Převádí další segment na oblouk, pokud je lineární, nebo na čáru, pokud je zakřivený. Pokud převádíte lineární segment na obloukový segment, určete bod, aby oblouk procházel tímto bodem.
Smazat vrchol. Smaže aktuální vrchol.

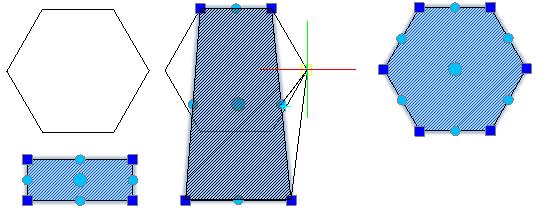

Příklad:
Nastavení možností zobrazení šrafování
Volitelně můžete nastavit následující možnosti pro lepší zobrazení a výběr šrafovaných entit:
Umístění: Ve výchozím nastavení se šrafování vytváří za ohraničením šrafování, aby bylo možné snadněji vybrat ohraničení šrafování. Můžete vytvořit šrafování za nebo před ohraničením šrafování, stejně jako za nebo před všemi ostatními entitami. Viz Nastavení možností chování pro ohraničení výplně a šrafování.
Průhlednost: Umožňuje vám ovládat průhlednost šrafování, aby byly lépe vidět entity za šrafou. Tato možnost se hodí obzvláště pro plné výplně. Viz Nastavení dalších možností šraf a přechodových výplní.
Anotační měřítko: Umožňuje vám vybrat, zda se má při vytváření nebo úpravě šrafování používat anotační měřítko. Pokud změníte měřítko výřezů na listech rozložení, entity šrafování automaticky udržují velikost šrafování. Tato vlastnost zajišťuje podobnou velikost vzorů ve výřezech na listech rozložení. Viz Nastavení možností chování pro ohraničení výplně a šrafování.
