Sperren einer Winkelüberschreibung¶
Beim Erstellen und Bearbeiten von Linien können Sie die Cursorbewegung auf eine Richtung einschränken, die durch eine angegebene Winkelüberschreibung definiert ist.
Um eine Winkelüberschreibung anzugeben, geben Sie < gefolgt von einem Winkelwert ein.
Um eine Linie in einem bestimmten Winkel zu einer anderen Linie zu zeichnen, richten Sie das BKS an einer vorhandenen Linie aus.
Beispiel:

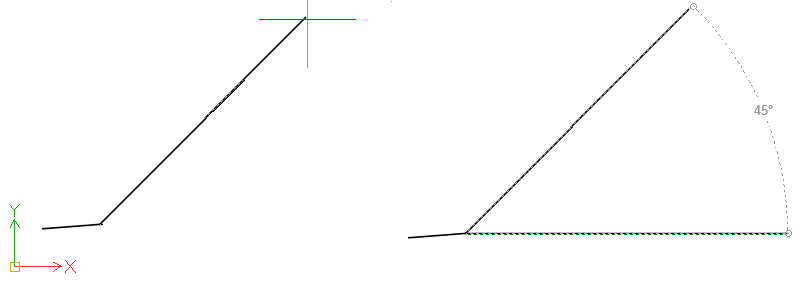

Um einen 45°-Überschreibungswinkel für ein Liniensegment festzulegen, geben Sie <45 ein.
Um eine Linie in einem bestimmten Winkel zu zeichnen:
Das Ausrichten des BKS an einer bestehenden Linie ermöglicht das Zeichnen einer Linie in einem bestimmten Winkel zu einer anderen Linie.
Führen Sie einen Befehl aus, der eine Punkteingabe erfordert (wie beispielsweise die Befehle Linie oder PolyLinie).
Geben Sie den ersten Punkt an.
Wenn Sie aufgefordert werden, den nächsten Punkt anzugeben, geben Sie eine Winkelüberschreibung an. Geben Sie zum Beispiel < 45 ein.
Hinweis: Der angegebene Überschreibungswinkel wirkt sich nur auf die Angabe des zweiten Punktes aus.
Bewegen Sie den Cursor, um die Richtung anzugeben.
Der Cursor ist entlang der angegebenen Winkelrichtung gesperrt, wobei Elementfang, Orthomodus und Polarer Elementfang außer Kraft gesetzt werden.
Klicken Sie auf einen Punkt entlang der Linie oder geben Sie die Länge der Linie an.
