Creación de sólidos 3D y superficies 3D mediante la extrusión de entidades 2D

El comando Extruir crea sólidos primitivos mediante la extrusión de entidades 2D cerradas como polilíneas, círculos, elipses y regiones.

Utilice el comando Extruir para crear un sólido 3D o una superficie 3D.

Para extruir entidades, utilice uno de estos métodos:

• Especifique la ruta de extrusión

  Especifique la entidad que quiera extruir y una ruta que defina la forma de la extrusión. La entidad sigue la ruta para crear sólidos 3D o superficies 3D.

  La extrusión se inicia desde el plano de la entidad y mantiene su orientación con relación a la ruta.

• Especifique el ángulo de conicidad.

  Especifique la entidad para extruir y un ángulo de conicidad. El ángulo de conicidad es de entre -90 y +90 grados. El signo del ángulo de conicidad especifica la dirección de conicidad. Un ángulo de conicidad de 0 grados extruye una entidad 2D que es perpendicular a su plano 2D.



Para crear una extrusión:

1. Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).

3. Especifique el tipo de modelo que desea crear.

   • Superficie. Crea superficies a partir de las entidades seleccionadas.

   • Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.

4. Especifique las entidades que desea extruir.

5. Especifique una altura para la extrusión. Todas las entidades utilizan la misma altura.

   El software extruye la entidad y crea un sólido 3D.

Para extruir una entidad con una ruta:

1. Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).

2. Especifique el tipo de modelo que desea crear.

   • Superficie. Crea superficies a partir de las entidades seleccionadas.

   • Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.

3. En la zona de gráficos, especifique las entidades que desea extruir y presione Intro.

4. Especifique la opción Ruta.

5. Especifique una entidad para la ruta de extrusión.

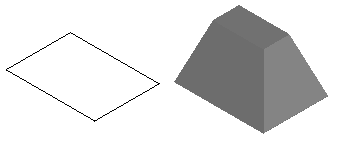

Para extruir una entidad con un ángulo de conicidad:

1. Haga clic en Sólidos > Dibujar > Extruir (o escriba Extruir).

3. Especifique el tipo de entidades que desea crear.

   • Superficie. Crea superficies a partir de las entidades seleccionadas.

   • Sólido. Crea sólidos 3D a partir de las entidades seleccionadas.

4. Especifique las entidades que desea extruir y presione Intro.

5. Especifique la opción Ángulo de conicidad.

6. Especifique el ángulo de conicidad y presione Intro.

7. Especifique la altura de extrusión.



Acceso

Comando: eXtruir

Menú: Sólidos > Dibujar > Extruir

Cinta de opciones: Dibujo 2D > Modelado > (Desplegable) Extruir
