Creación de cotas para entidades BIM

Las cadenas de cotas detectan automáticamente los puntos de cota apropiados en las entidades BIM.

Utilice el comando CadenaCotasBIM para crear cadenas de cotas para entidades BIM. El comando detecta automáticamente los puntos de cota apropiados en las entidades BIM.

Opcionalmente, puede agrupar automáticamente las cotas dentro de una cadena para mostrar claramente las cotas de los segmentos de apertura y pared.

El comando utiliza el estándar de cotas y la tolerancia especificados en la categoría Configuración BIM del cuadro de diálogo Opciones.

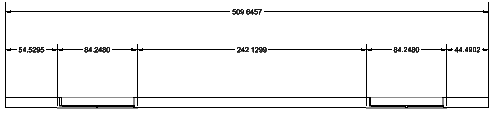

Para crear una cadena de cotas:

  1. Realice una de las siguientes acciones:

    • En la cinta, haga clic en BIM > Anotar > Cadena de cotas icon_bimdimensionedit_add_point .

    • En el menú, haga clic en BIM > Cota > Cadena de cotas.

    • Escriba BIMDimensionChain.

  2. En la zona de gráficos, especifique las entidades BIM a acotar y pulse Intro.

  3. Especifique la alineación adecuada:

    • Horizontal

    • Vertical

    • Alineado

  4. En la zona de gráficos, especifique la posición de la cadena de cotas.

ex_bim_dimchain

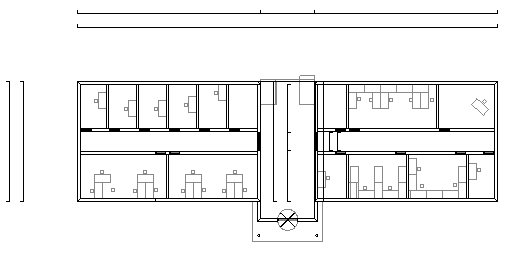

Para acotar automáticamente las paredes exteriores:

  1. Realice una de las siguientes acciones:

    • En la cinta, haga clic en BIM > Anotar > Eliminar puntos icon_bimdimensionedit_rem_point .

    • En el menú, haga clic en BIM > Cota > Editar cota > Eliminar punto.

    • Escriba BIMDimensionEdit y especifique la opción Exterior Walls.

    Las dimensiones de las paredes exteriores aparecen en el área gráfica. Las cadenas de cotas miden la longitud de cada pared y tienen en cuenta las interrupciones existentes. Al mover el mouse, cambia la posición de la cadena de cotas en relación con las paredes.

  2. Realice una de las siguientes acciones:

    • Haga clic en un punto para especificar la posición de la cadena de cotas.

      - o -

    • Especifique el número de distancia en cadena para colocar la cadena de cotas:

      • 1.5Distancias

      • 2Distancias

      • 3Distancias

      • 4Distancias

      • 5Distancias

ex_bim_dimchain_exterior

Acceso

Comando: BIMDimensionChain

Menú: BIM > Cota > Cadena de cotas

Cinta: BIM > Anotar > Cadena de cotas
